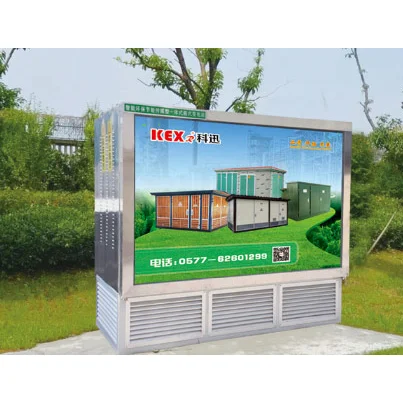

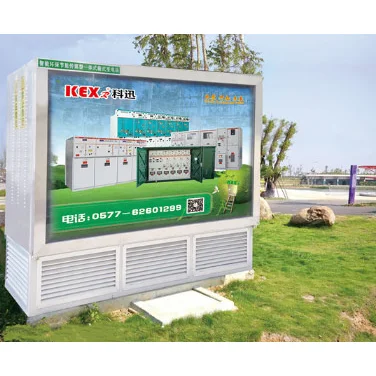

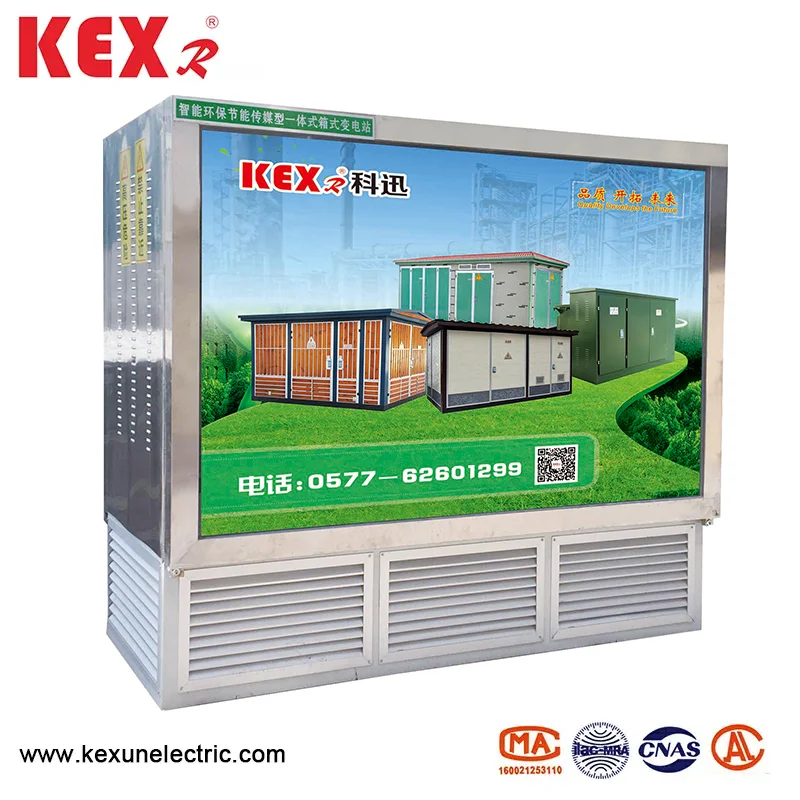

Földalatti alállomás

● Termék áttekintése

Az YBD-12 típusú táj földalatti alállomása megfelel a városi ökológiai tervezés fogalmának, egy kis területet foglal el és szépíti a környezetet. Alkalmas a városi forgalmi csomagtartókhoz, a lakóövezetekhez, a repülőterekhez, az állomásokhoz, az autópályán és más helyekhez, és a városi forgalmazási hálózati berendezések átalakulásának trendjévé válik.

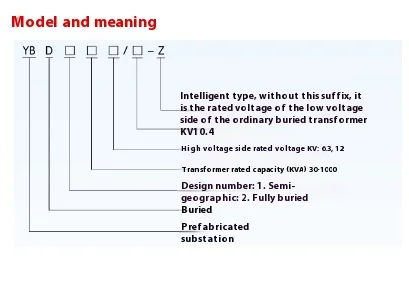

● Az YBD-12 típusú táj földalatti alállomásának modell magyarázata

A hagyományos doboz alállomással összehasonlítva a földalatti alállomás a következő nyilvánvaló előnyökkel rendelkezik ：

▶ Esztétika és környezeti harmónia

A szokásos doboz alállomás egy nagy területet foglal el, amely nem tudja jól koordinálni a környező környezettel, és a földalatti alállomásnak van egy kis elosztó doboza, amely nem befolyásolja a környező környezetet.

▶ Energiatakarékosság

Az energiatakarékosság és a fogyasztás csökkentése az egész társadalom konszenzusává vált. Az YBD-12 típusú táj földalatti alállomáshoz előnyben részesített transzformátorok alacsony veszteségű transzformátorok, mint például az S11 sorozat, az S13 sorozat és az SBH15 sorozat a felhasználók igénye és kínálatának megfelelően választhatók.

▶ A zajcsökkentés

A transzformátor zajja a vasmagból származik, és a közönséges doboztranszformátor talajának magassága általában körülbelül 1,2 m, ami könnyen befolyásolja az emberek alvását. Az YBD-12 típusú táj földalatti alállomást egész területén telepítik, és a zaj nyilvánvalóan csökkenthető, ami kevés hatással van a lakosokra.

▶ Érték létrehozása az ügyfelek számára

A táj földalatti alállomása teljesen előregyártható Kexunban, rövid termelési ciklussal, kis beruházásokkal és gyors effektussal. A városi főutakra és autópályákra telepített földalatti alállomás egy hirdetési fénydoboz -kapcsoló eszköz a földön, és a hirdetési fénydoboz pozíciója hosszú ideig hirdetési előnyöket biztosít az ügyfelek számára.

▶ Magas automatizálás

Az YBD-12 típusú táj földalatti alállomás jelentheti a nagyfeszültségű és az alacsony feszültségű kapcsolóberendezések működési állapotát a vezérlőhöz az átfogó mérési és vezérlőberendezésen keresztül a GPRS vezeték nélküli hálózati technológiával, amely nagymértékben megkönnyíti az alállomás működését és használatát.

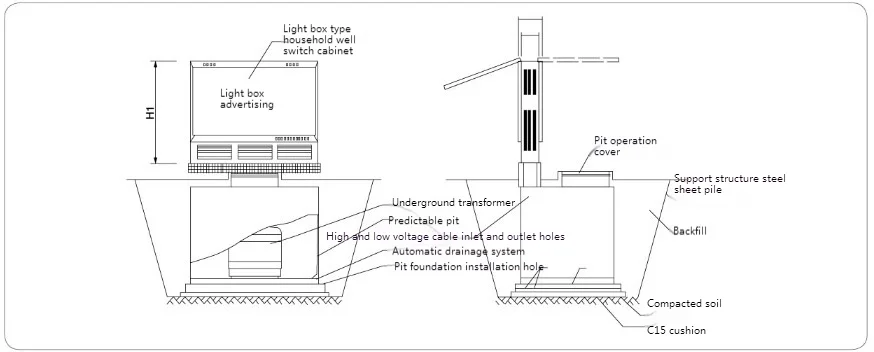

● Az YBD-12 típusú táj földalatti alállomás telepítési diagramja

Jegyzet:

1. A fenti dimenziók csak referenciaként szolgálnak. Kérjük, olvassa el a gyártó által a tényleges méretek megrendelésekor a gyártó által biztosított rajzokat.

2. Ez a gyárban előzetesen összeszerelt teljes berendezéskészlet, és a Világos dobozkapcsoló szekrénye rozsdamentes acélból készül;

3. Az előregyártott gödör teljesen lezárt és vízálló, a gödör felső burkolatának felületét négyzet alakú padlólapok díszítik, és a gödör alsó dobozát fémkerámia készíti, amelyet korrózióellenes kezelésnek vetnek alá, a GB/T19285 "Elemett acélvezetékek korróziós tervezésére vonatkozó ellenőrzés alapján";

4. A bátorság kinyitása után azt egy henger támogatja és elhelyezi. A bátorságon keresztül a földalatti transzformátor munkavállalója megfigyelhető és működtethető, hogy belépjen a gödörbe a kábelbiztonsági csatlakozás érdekében.

5. Javasoljuk, hogy a robbantócsavarokat a gödör alapmérete szerint kell beágyazni. Miután a gödör a helyén van, és rögzített, a Horizont szerint utánt töltse vissza a talajt, majd ültesse a gyepet.

● Két tipikus séma tervezési rajzai

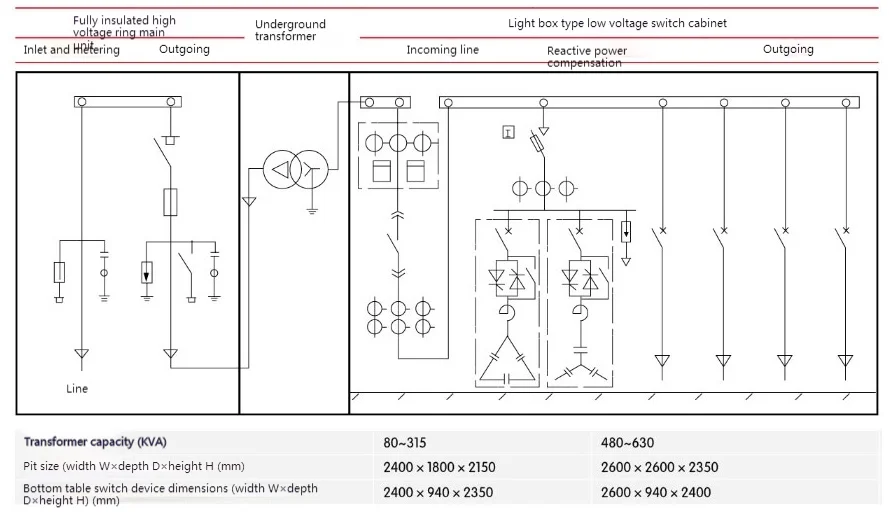

◆ HV gyűrű fő uniy+földalatti transzformátor+alacsony feszültségmérő ：

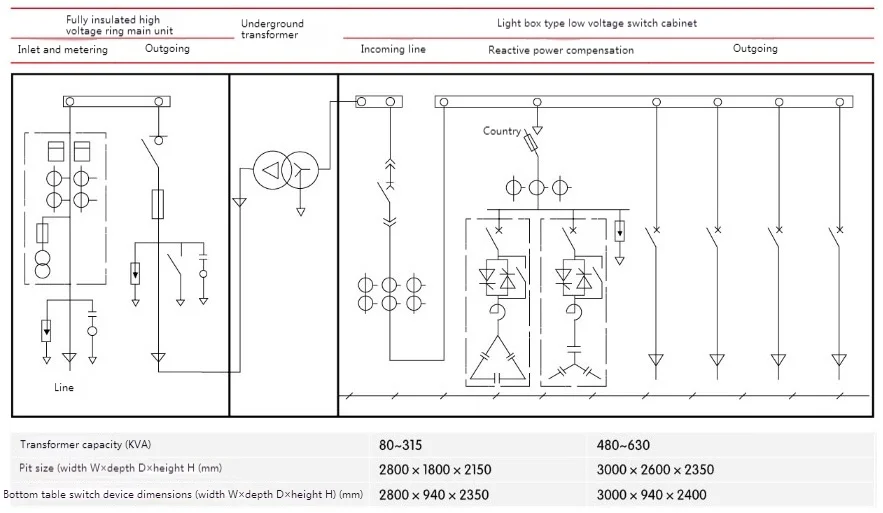

◆ HV gyűrűs fő egység+nagyfeszültségű mérés+földalatti transzformátor+LV adagoló ：
