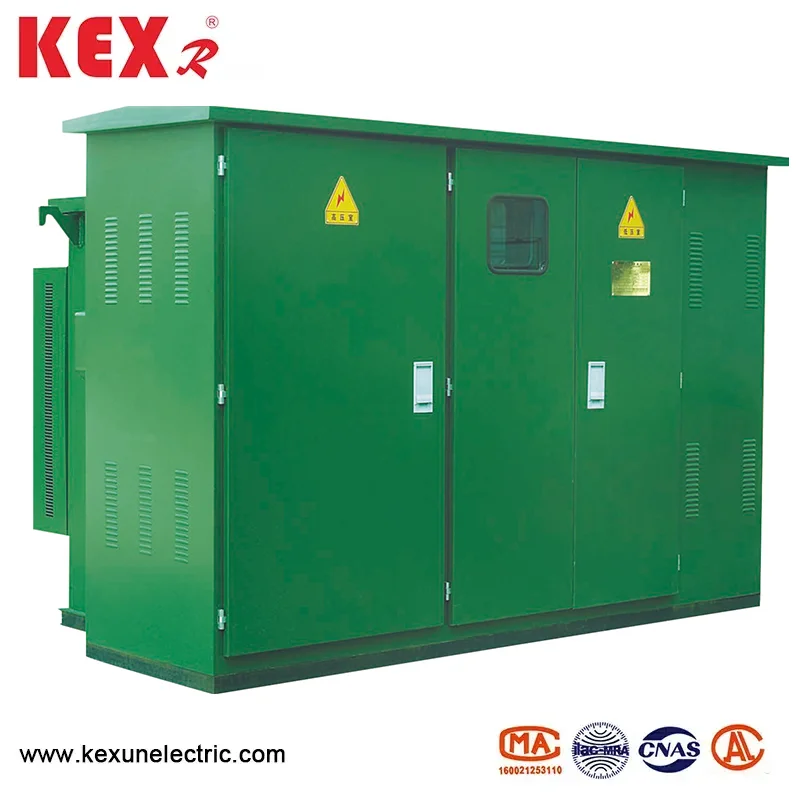

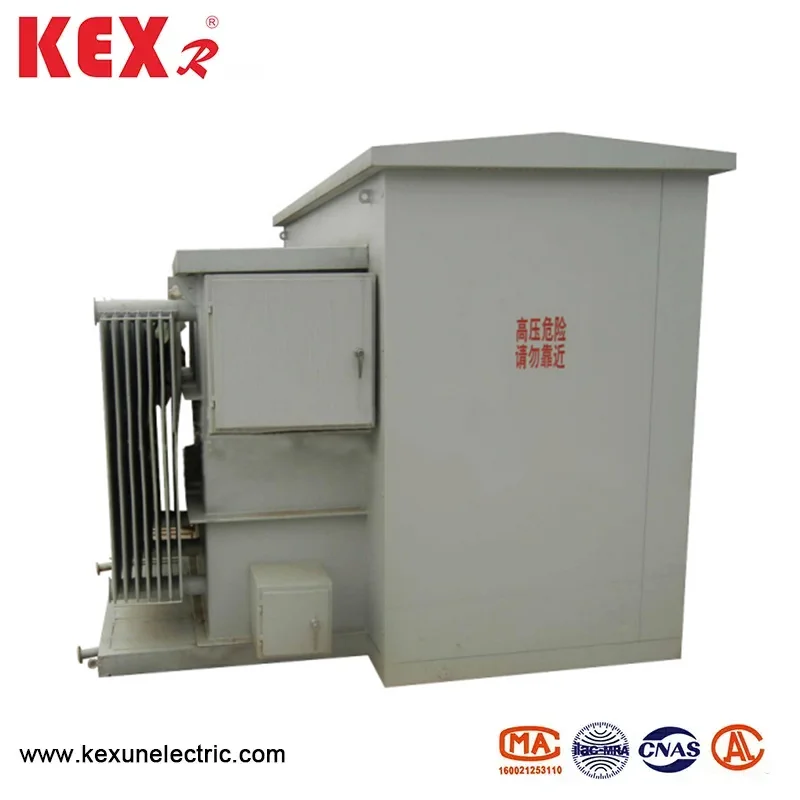

Amerikai típusú padra szerelt transzformátor
Az amerikai típusú, a PAD-szerelt transzformátor, amelyet a Kína gyárt, a Kexun egy integrált és moduláris kis eloszlási transzformátor, amelynek tulajdonságai a kompakt szerkezet, a kényelmes telepítés és a jó védelem jellemzői, és széles körben használják a városi disztribúciós hálózatokban, a lakóingatlanok, a kereskedelmi területeken és az ipari energiafogyasztásban.
Modell: ZBW-12
Márka ： kexr
Modell: ZBW-12
Márka ： kexr
Az American TypePad-ra szerelt transzformátornak a következő fő jellemzői vannak.
◆ Kompakt dizájn
Kis méretű, kevesebb alapterület, korlátozott helyekhez alkalmas helyekre.
Az amerikai doboz típusú transzformátor szerkezetét elfogadják, amelyet általában egy betonra szereltek.

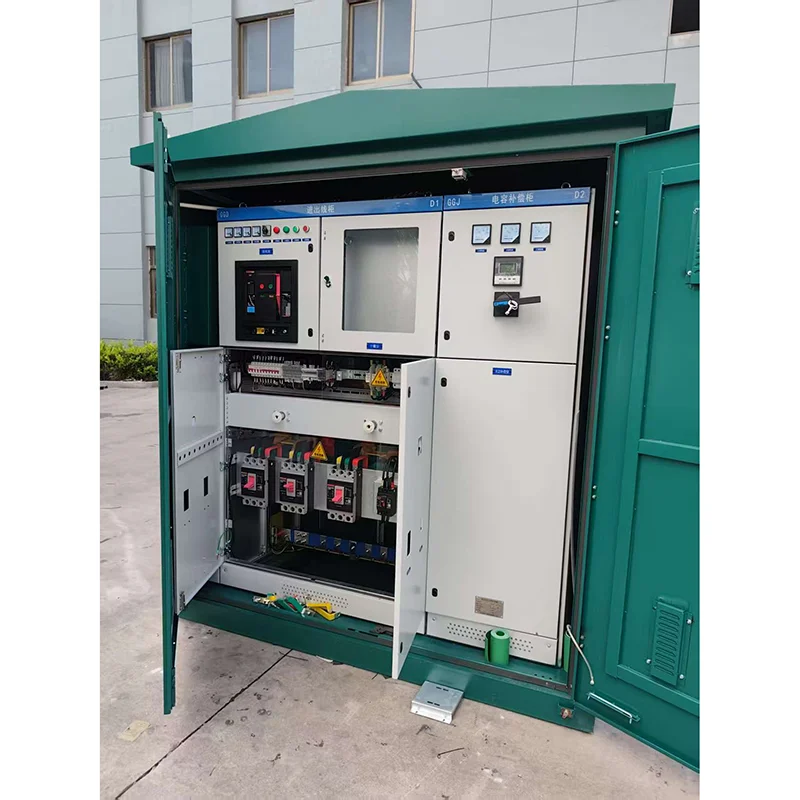

◆ Előzetes összeszerelt szerkezet
Töltse ki a magas és alacsony feszültségkapcsolók, transzformátorok és védelmi eszközök integrációját, mielőtt elhagyja a gyárat, hogy csökkentse a helyszíni telepítés munkaterhelését.
Fogadjon el teljesen lezárt szerkezetet, nedvességálló, porálló és korrózióálló.
◆ Biztonságos és megbízható
Fogadjon el teljes szigetelési kialakítást az áramütés kockázatának csökkentése érdekében.
A túlterhelés, a rövidzárlat és a hőmérsékletvédelem funkcióival rendelkezik, és stabilan fut.
◆ Könnyű karbantartás
Az amerikai plug-in kábelfejet (könyökkábelfej) fogadják el, amely kényelmes a gyors telepítéshez és cserehoz. A hozzáférési ajtó kialakítása ésszerű és kényelmes a működéshez és a karbantartáshoz.
◆ Erős alkalmazkodóképesség
Az amerikai típusú padra szerelt transzformátor alkalmas kültéri környezetre, a védelmi szint általában eléri az IP67-et.
A testreszabható kialakítás megfelel a különböző feszültségszinteknek (például 10kV/0,4 kV) és a kapacitási követelmények (például 50kva ~ 1600 kVa).
● Az amerikai típusú padra szerelt transzformátor általános alkalmazási forgatókönyvei
✅A BURBAN elosztóhálózat: Ez alkalmas az utcák és közösségek energiaelosztási átalakítására, és csökkenti a megszállt területet.
✅ Residentialis terület: Csendes kialakítás, alkalmas az áramellátáshoz a lakóövezetekben.
✅ Kommunikációs központ: Gyönyörű és kompakt, anélkül, hogy befolyásolná a város megjelenését.
✅industrial park: Nagy megbízhatósággal adaptálva a kemény környezethez.
✅TEMIAL NAGYON EGYSÉGESSÉG: például építési helyek, kiállítások stb., Amely kényelmes a gyors telepítéshez.
● Transzformátor műszaki paraméterek, amelyeket az amerikai típusú padra szerelt transzformátor használ
|
Sorszám |
Tétel |
Egység |
Műszaki paraméterek |
|
1 |
Névleges feszültség |
KV |
10/0,4 |
|
2 |
Maximális üzemi feszültség |
KV |
12 |
|
3 |
Névleges frekvencia |
HZ |
50 |
|
4 |
Névleges kapacitás |
KVA |
150-1600 |
|
5 |
1 perc energiafrekvencia ellenáll a feszültségnek |
KV |
35 |
|
6 |
Villámimpulzus feszültség |
KV |
75 |
|
7 |
Hűtési módszer |
|
Onan |
|
8 |
A nagyfeszültségű tartalék biztosíték törési árama |
a |
50 |
|
9 |
A plug-in biztosíték törési árama |
a |
2.5 |
|
10 |
Környezeti hőmérséklet |
℃ |
-35~40 |
|
11 |
Megengedett tekercs hőmérséklete emelkedik |
℃ |
65 |
|
12 |
Terhelés nélküli feszültségszabályozás |
|
± 5% vagy ± 2*2,5% |
|
13 |
Zajszint |
db |
50 |
|
14 |
IP -fokozat |
|
IP43 |
◆ A különféle típusú transzformátorok elvesztésének összehasonlítása
|
Kapacitás (KVA) |
9 feszültség (KV) |
Összekötő csoport |
Terhelés nélküli áram% |
Nincs terhelés veszteség % |
Impedancia feszültség% |
Terhelési veszteség (W) |
|||||
|
Főhovasugárzó |
Lv |
S9 |
S10 |
S1 |
S9 |
S10 |
S1 |
||||
|
160 |
10 ± 5 OR2*± 2,5 |
0.4 |
Dyn11 Yyn0 |
1.4 |
1.4 |
0.2 |
400 |
320 |
255 |
4.0 |
2200 |
|
200 |
1.3 |
1.3 |
0.2 |
480 |
380 |
305 |
2600 |
||||
|
250 |
1.2 |
1.2 |
0.2 |
560 |
450 |
360 |
3050 |
||||
|
315 |
1.1 |
1.1 |
0.2 |
670 |
530 |
425 |
3650 |
||||
|
400 |
1.0 |
1.0 |
0.15 |
800 |
650 |
505 |
4300 |
||||
|
500 |
1.0 |
1.0 |
0.15 |
960 |
750 |
605 |
5100 |
||||
|
630 |
0.9 |
0.9 |
0.15 |
1200 |
910 |
755 |
6200 |
||||
|
800 |
0.8 |
0.8 |
0.15 |
1400 |
1080 |
980 |
4.5 |
7500 |
|||
|
1000 |
0.7 |
0.7 |
— |
1700 |
1260 |
— |
10300 |
||||
|
1250 |
0.6 |
0.6 |
— |
1950 |
— |
— |
12000 |
||||
◆ Az elfogadott terheléskapcsoló műszaki paramétereinek táblája
|
Tétel |
Név |
Egység |
315a |
630a |
|
Névleges feszültség |
|
KV |
12 |
12 |
|
Max. |
|
A |
315 |
630 |
|
Névleges frekvencia |
|
HZ |
50 |
50 |
|
Minősített rövidzárlat záróáram |
|
A |
31.5 |
50 |
|
Minősített rövid távú ellenállási áram |
|
A |
12.5 |
50 |
|
Minősített rövid távú ellenállási idő |
|
S |
2 |
2 |
|
Mechanikai élet |
|
Idő |
2000 |
2000 |
|
Villámimpulzusvizsgálat |
Fázis a földre |
KV |
75 |
75 |
|
Elszigetelő törés |
85 |
85 |
||
|
1 perc munkafrekvencia ellenáll a feszültségnek |
Fázis a földre |
42 |
42 |
|
|
Elszigetelő törés |
48 |
48 |
||
|
A névleges csúcs ellenáll az áramnak |
|
A |
31.5 |
50 |

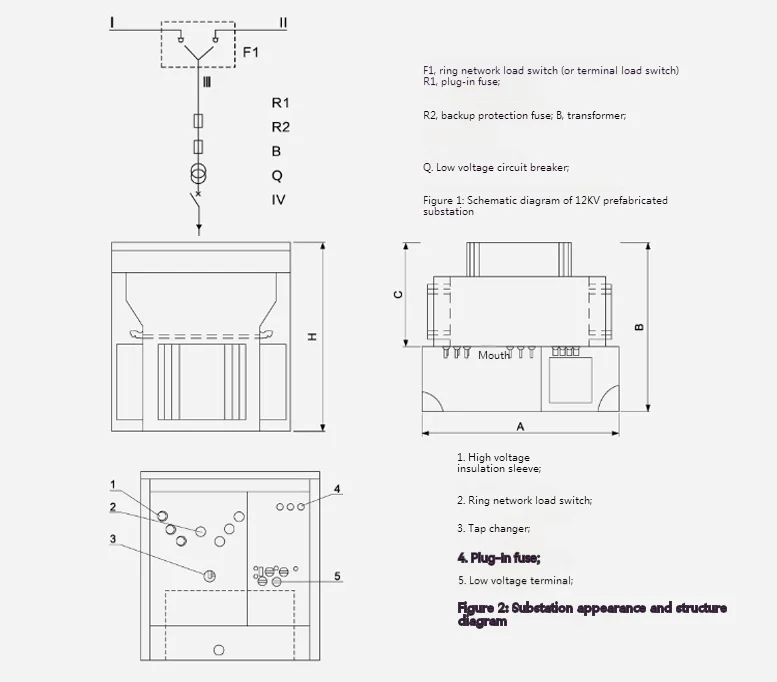

◆ Az amerikai típusú padra szerelt transzformátor méretei
|
ZBW-12 előre telepített amerikai doboz típusú alállomás szabványos méretek |
|||||||
|
Kapacitás (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
