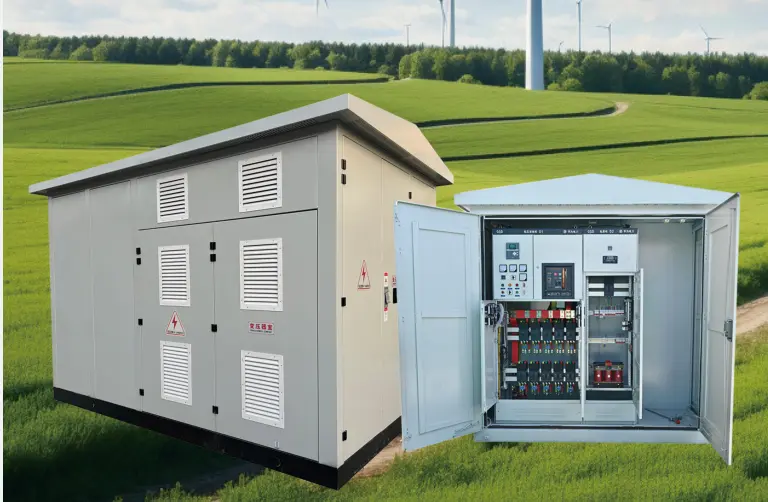

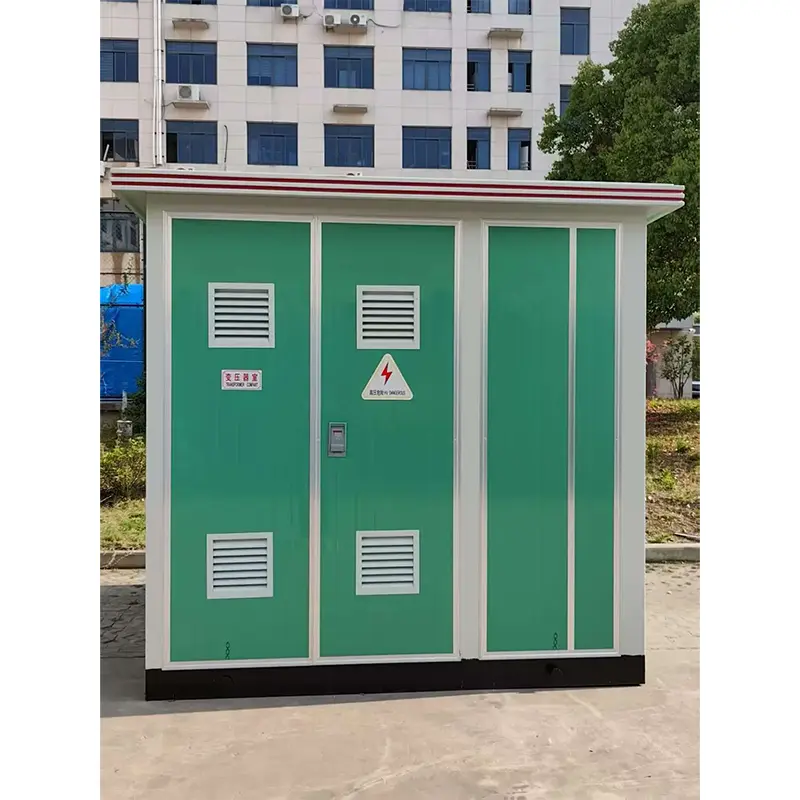

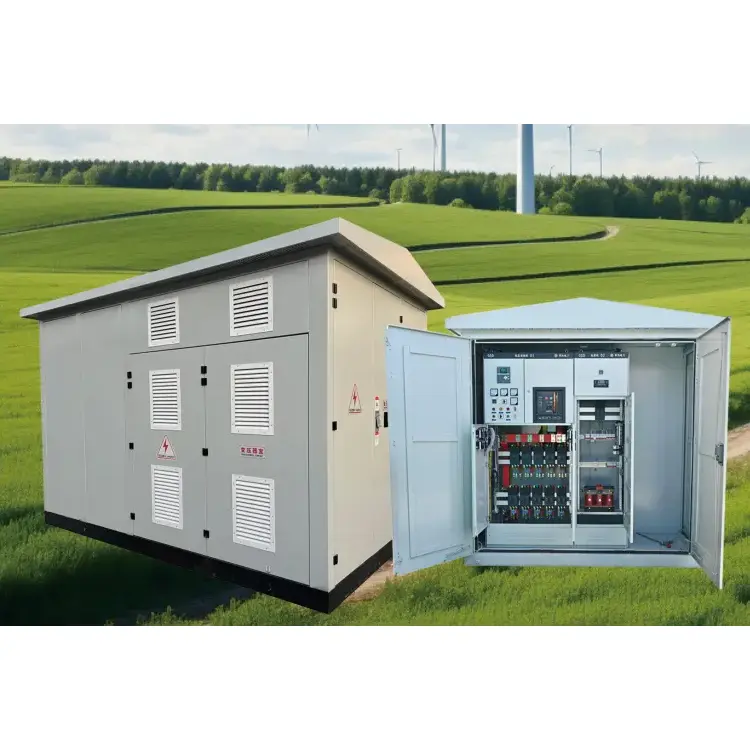

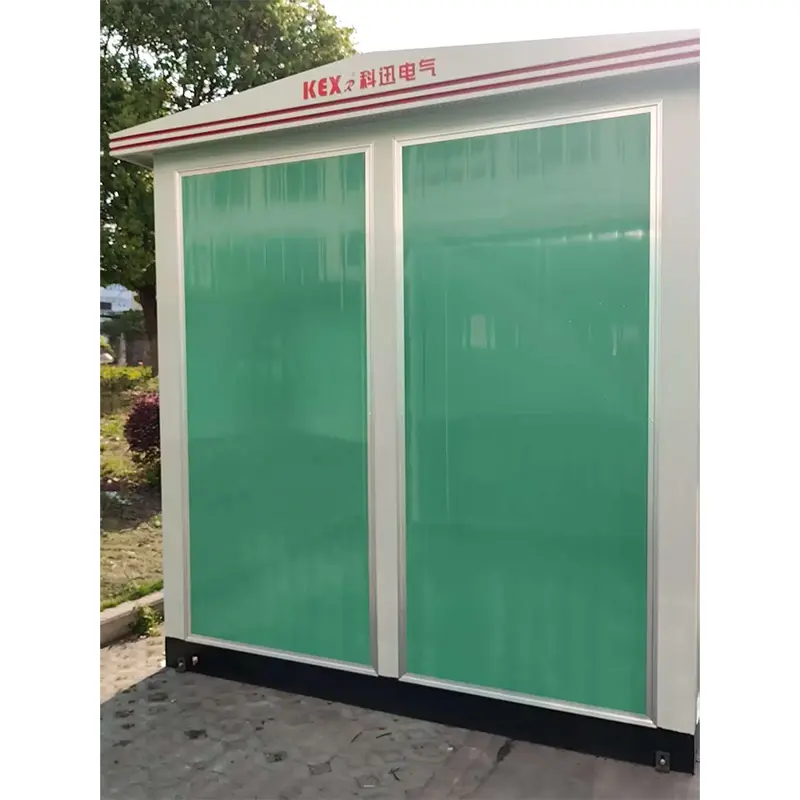

Fotovoltaikus fokozatos doboz transzformátor

● Az YB-12 típusú fotovoltaikus fokozatos doboz transzformátor alapvető összetétele

A fotovoltaikus lépcsőfokú transzformátort általában a következő három részbe integrálják egy dobozba: ◆ Photovoltaikus inverter (opcionális rész): Konvertálja az egyenáramú (DC) kimenetet fotovoltaikus modulokkal váltakozó áramra (AC), és a közös kimeneti feszültség 270 V, 315 V, 400 V stb. az elektromos hálózat (például 10kV és 35 kV).

◆ Nagyfeszültségű kapcsolóberendezések: Beleértve a megszakítókat, a leválasztókat, a védőeszközöket stb., A rácshoz csatlakoztatott vezérléshez és a rendszervédelemhez. Megjegyzés: Néhány doboztranszformátor nem tartalmazhat invertereket, hanem csak a Boost Transformers és a nagyfeszültségű kapcsolókat (úgynevezett "Pure Boost Box Transformers").

● A fotovoltaikus lépcsőfok transzformátor alapfunkciói

◆ A feszültségnövekedés: megfeleljen a rácshoz csatlakoztatott feszültséghez szükséges energiahálózat követelményeinek.

◆ Elektromos energia -elkülönítés: A fotovoltaikus rendszert a transzformátoron keresztül elektromosan izolálják az elektromos hálózatból.

◆ Védelmi funkció: Túláram, túlfeszültség, rövidzárlat, szigetvédelem stb.

◆ Megfigyelés és vezérlés: Támogassa a távoli megfigyelést, és gyűjtsön olyan adatokat, mint a feszültség, az áram és az energia valós időben.

● Photovoltaikus fokozatos doboz transzformátor műszaki jellemzők

◆ Hatékony hőeloszlás: A szellőztetést vagy a kényszerhőeloszlás (például ventilátorok és légkondicionálók) a doboz kialakításában kell figyelembe venni, hogy elkerüljék a magas hőmérsékletet, amely befolyásolja a berendezés élettartamát.

◆ Védelmi minőség: Általában IP54 vagy magasabb, porálló, nedvességálló és só-ködálló (tengerparti vagy nagy magasságú területekhez alkalmas).

◆ Kis veszteségű transzformátor: Az amorf ötvözet vagy az energiatakarékos szilícium acéllemezt használják a terhelés nélküli veszteség csökkentésére.

◆ Intelligens rácscsatlakozás: Támogatási funkciók, például reaktív teljesítménykompenzáció (SVG) és harmonikus elnyomás, és megfelelnek az energiahálózat -előírásoknak.

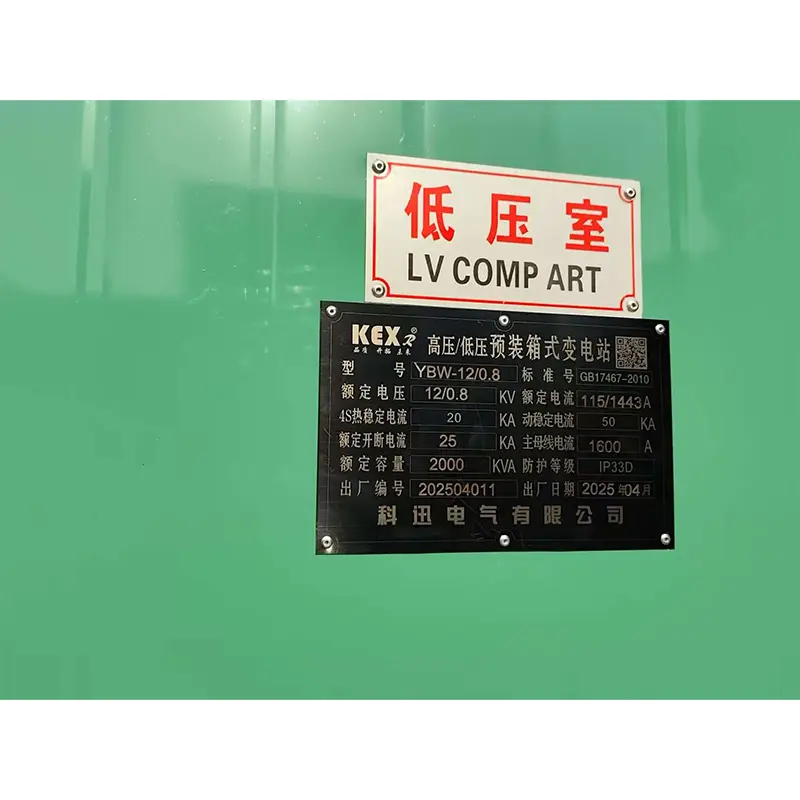

● Műszaki paraméterek

A névleges feszültségszintek: 35 kV és 10 kV és annál nagyobb;  Frekvencia: 50;  Szigetelési szint (lásd az alábbi táblázatot).
