Fotovoltaikus csomópont
A Kexun által a kínai gyár által gyártott fotovoltaikus csomópont -doboz alkalmas fotovoltaikus tandem energiatermelő rendszerre, amely vállalja a tandem inverter és az elektromos hálózati rendszer fontos energiavédelmi részét. Másodlagos villámvédelmet alkalmaz, és a védelmi szint IP65, amelyet a kültéri telepítéshez használnak, hogy megfeleljenek a vízálló, porálló, ultraibolya védelem és só spray -korrózió követelményeinek.
Modell: KXHLX
Márka: Kexr
Modell: KXHLX
Márka: Kexr
● Kxhlx típusú fotovoltaikus csomópont -funkciók
A fotovoltaikus csomópont doboz belső szerkezete egyszerű és tiszta, a vezetékek ügyesek és ésszerűek. Magas megbízhatóság és egyszerű karbantartás. A kültéri falra szerelt telepítés alkalmazkodhat a különféle durva környezetekhez. A szabványos anyagok és méretek mellett a felhasználói igények szerint testreszabható.
● A KXHLX típusú fotovoltaikus csatlakozó doboz műszaki paraméterei

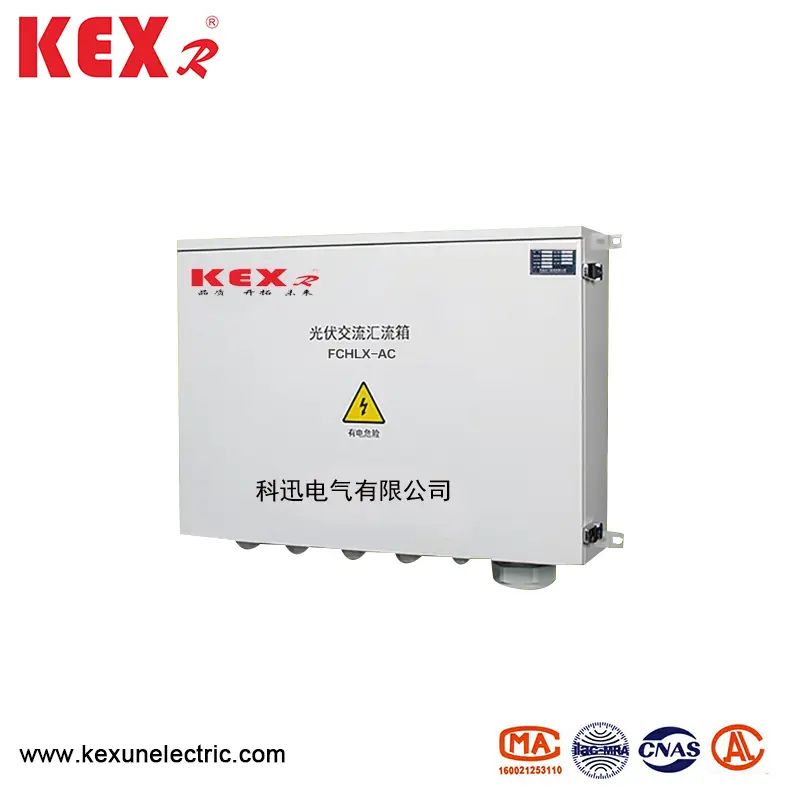

◆ AC típusú fotovoltaikus csomópont doboz
|
Tétel |
KXHLX-AC4 |
KXHLX-AC4 |
KXHLX-AC8 |
|
Bemeneti vonalak |
1 ~ 4 |
5 ~ 6 |
7 ~ 8 |
|
Max Bemeneti feszültség |
690v |
||
|
Vonalak bemenete áram |
0 ~ 100a |
||
|
Maximum kimeneti áram |
250a |
400a |
630a |
|
Névleges feszültség |
480VAC |
||
|
Feszültségvédelmi szint |
480VAC |
||
|
Névleges áramlási kapacitás (8/20 μs) |
20Ka (az ügyfelek igényeinek megfelelően) |
||
|
Maximális áramlási kapacitás (8/20 μs) |
40ka (az ügyfelek igényeinek megfelelően) |
||
|
Válaszidő |
＜ 25 ms |
||
|
Hőmérséklet és páratartalom |
Munkahőmérséklet ： -40 ~ 85 ℃ ， 95% ， nincs kondenzáció és korrozív gáz |
||
|
Magasság |
Kevesebb, mint 4000 m |
||
|
Szekrény anyag |
Forró dip -horganyosított acéllemez/rozsdamentes acél/hideg hengerelt acéllemez/műszaki műanyagok |
||
|
Szekrény IP -fokozat |
IP65 |
||
|
Kábelcsatlakozás IP fokozat |
IP66 |
||
|
A kábelcsatlakozás mérete: W*H*D |
800*600*200 mm |
800*800*200 mm |
800*1000*200 mm |

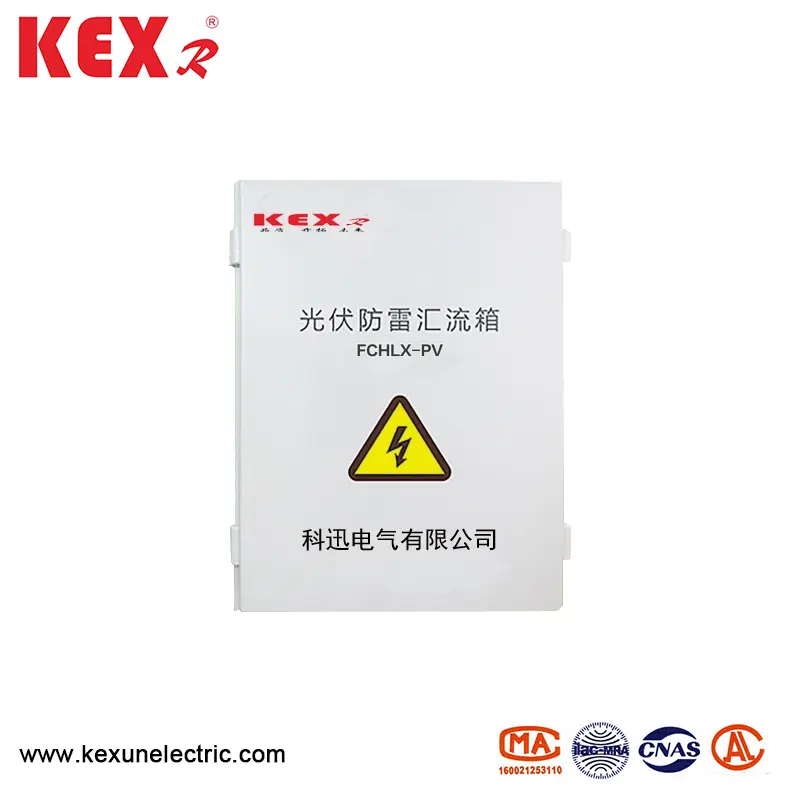

◆ DC típusú fotovoltaikus csomópont doboz
|
Tétel |
|
Buchhlx-pv6 / 2 |
Buchhlx-pv6 / 3 |
Buchhlx-pv6 / 4 |
|
Elektromos paraméter |
Max System DC feszültség |
1000 |
1000 |
1000 |
|
Max. Minden sor bemeneti áram |
20a |
20a |
20a |
|
|
MAX bemeneti vonalak |
6 |
6 |
8 |
|
|
Maxim kimeneti kapcsoló árama |
32A/40A |
20A/32A |
20A/32A |
|
|
Inverter MPPT mennyiség |
2 |
3 |
2 |
|
|
Kimeneti vonalak |
2 |
3 |
2 |
|
|
Villámvédelem |
Teszttípus |
Másodlagos védelem |
Másodlagos védelem |
Másodlagos védelem |
|
Névleges ürülési áram |
20 ka |
20 ka |
20 ka |
|
|
Maximális kisülési áram |
40Ka |
40Ka |
40Ka |
|
|
Feszültségvédelmi szint |
3,8 kV |
3,8 kV |
3,8 kV |
|
|
Maximális folyamatos munkafeszültség |
1050 V |
1050 V |
1050 V |
|
|
Oszlopok |
3P |
3P |
3P |
|
|
Karakterszerkezet |
Plug-in modul |
|||
|
Villámvédelmi jellemzők |
IP -fokozat |
IP65 |
||
|
Kimeneti kapcsoló |
DC áramköri megszakító/DC forgó leválasztó |
|||
|
SMC4 vízálló csatlakozó |
szabványos konfiguráció |
|||
|
PV DC biztosíték |
szabványos konfiguráció |
|||
|
PV DC túlfeszültség -védőeszköz |
szabványos konfiguráció |
|||
|
Megfigyelő modul |
N |
|||
|
Léggátlási gátlási dióda |
N |
|||
|
Doboz anyag |
PVC |
|||
|
Telepítési módszer |
Falfüggő típus |
|||
|
Üzemi hőmérséklet |
-25 ~ 55 ℃ |
|||
|
Magasság |
2000 méter |
|||
|
Megengedett páratartalom |
0 ~ 95 ％ ， nem kondenzáció |
|||
|
Szélesség *magasság *mélység (mm) |
400*300*160 |
500*400*190 |
500*400*190 |
|
