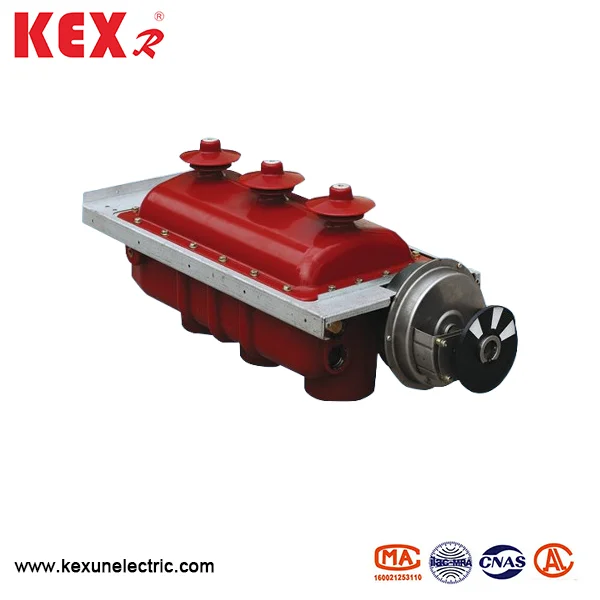

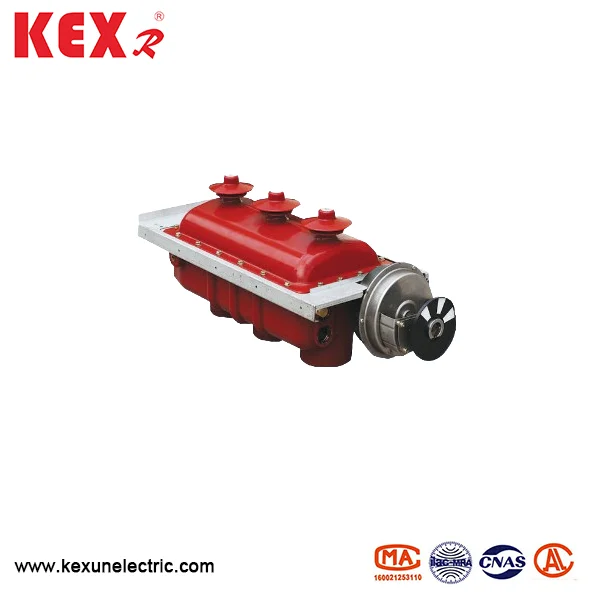

Flrn48-12d típusú SF6 terheléskapcsoló
Az FLRN48-12D SF6 típusú terheléskapcsoló egy rakománykapcsoló termék, amelyet a Kexun a Kínában, a Kínai gyárban fejlesztett ki 2008-ban, amelyet az XGN15-12SF6 gyűrűs főegységre alkalmaznak. Magas gazdasággal, biztonsággal és megbízhatósággal, egyszerű felépítéssel, rugalmas működéssel, megbízható összekapcsolással és kényelmes telepítéssel rendelkezik.
Modell: FLRN48-12D
Márka ： kexr
Modell: FLRN48-12D
Márka ： kexr

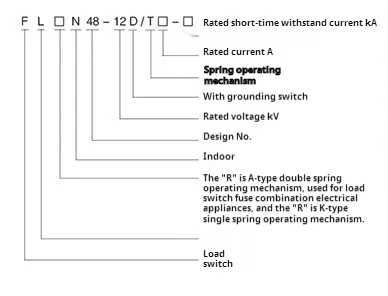

● A modell jelentése

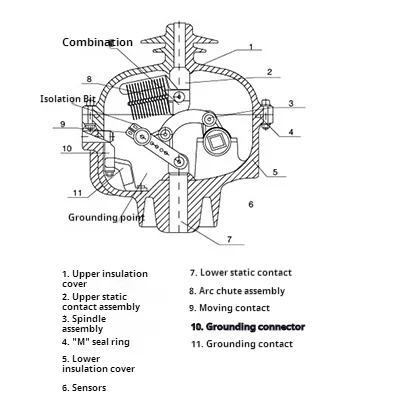

● Felépítés és elv
Az FLRN48-12D típusú SF6 terheléskapcsoló fő áramkörét és földelő áramkörét egy APGI-folyamat által epoxi gyantából készített szigetelő héjban zárják le, amelynek előnyei vannak a jó szigetelési teljesítmény és a szennyezésellenes környezet előnyei. A szigetelő héj egy felső szigetelő burkolatból és egy alacsonyabb szigetelő burkolatból áll, amelyet SF6 gázzal töltünk meg, 0,4 bar relatív nyomáson. Az alacsonyabb szigetelő burkolat helyi vékonyfalú és vastag robbanásbiztos membránméréseket alkalmaz, hogy biztosítsa, hogy baleset esetén a túlnyomású SF6 gázcseppek nyomása a biztonsági film áttörése után, és a gázt közvetlenül a kabinet hátuljára permetezik a személyi biztonság biztosítása érdekében.
◆ megfelel a szabványnak
IEC60265 、 IEC62271 、 GB3804 、 GB16926 stb.
● Feltételek felhasználása
◆ Környezeti hőmérséklet: Hőmérséklet az FLRN48-12D típusú SF6 terheléskapcsoló körül
-40 ~ 40 ℃ -nek kell lennie
◆ Páratartalom: A maximális átlagos relatív páratartalom napi 95% és havonta ≤ 100%.
◆ Magasság: Az FLRN48-12D SF6 típusú terheléskapcsolót az alábbi magasságban kell felszerelni
2000 m.
◆ Szeizmikus kapacitás: ≤8
◆ A környező levegőnek mentesnek kell lennie a nyilvánvaló szennyeződéstől, például korrozív, éghető gáz- és vízgőztől, és nem szabad gyakori erőszakos rezgés.
● Az FLRN48-12D típusú SF6 terheléskapcsoló műszaki paraméterei
|
Tétel |
Egység |
FLRN36-12D/T630-20 típus |
FLRN36-12D/100-50 típusú |
|
Névleges feszültség |
KV |
12 |
12 |
|
Névleges frekvencia |
HZ |
50 |
50 |
|
Névleges áram |
A |
630 |
100 |
|
1 perc energiafrekvencia ellenáll a feszültség interfázisának/törésének |
KV |
42/48 |
42/48 |
|
Villámimpulzus ellenáll a feszültség interfázisának/törésének |
KV |
75/85 |
75/85 |
|
5 perc 0gauge névleges teljesítményfrekvencia ellenáll a feszültségnek |
KV |
24 |
24 |
|
A névleges hőstabilitási áram 3 másodperc /2 másodperc |
A |
20/20 |
20/20 |
|
Névleges dinamikus stabil áram （Peak） |
A |
50/50 |
50/50 |
|
Minősített rövidzárlat záróáram |
A |
50/50 |
125/50 |
|
A névleges zárt hurkú megszakító áram |
A |
630 |
|
|
Névleges aktív terhelés megszakító áram |
A |
630 |
|
|
Névleges kábel töltés törési áram |
A |
10 |
10 |
|
Névleges rövidzárlat-törésáram |
A |
|
50 |
|
Névleges átviteli áram |
A |
|
1700 |
|
Biztosítéktípus |
|
|
XRNT-12KV/100A |
|
A biztosíték -ütközés energiát dob |
J |
|
1 ± 0,5 |
|
Mechanikai élet |
Idő |
5000/2000 |
3000/2000 |
|
Távolság a töltött testek és a relatív levegőszigetelés között |
mm |
≥125 |
≥125 |
|
SF6 gáznyomás |
bár |
0.4 |
0.4 |
|
A nyitás és bezárás szinkronizálása |
SM |
≤2 |
≤2 |
|
Fő áramkör ellenállás |
baba |
≤65 |
≤65 |
