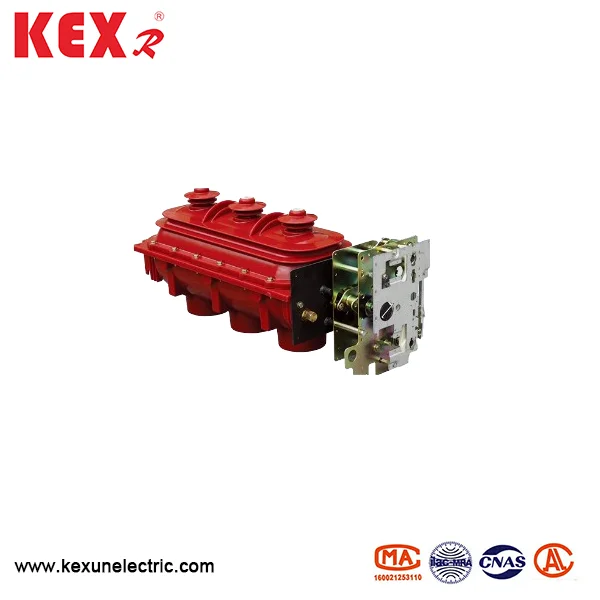

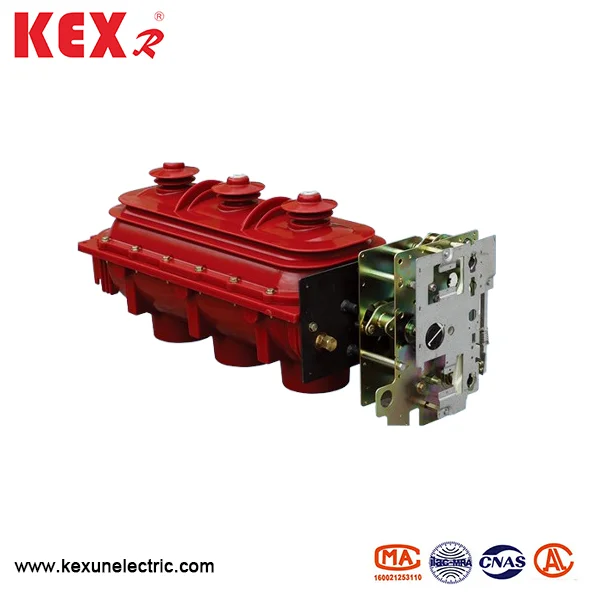

FLRN36-12D típusú SF6 betöltési kapcsoló
Az FLRN36-12D típusú SF6 típusú terheléskapcsoló, amelyet a Kexun a Kínában gyárt, az SF6 gázt használja ív oltásként és szigetelő közegként, a névleges kapcsoló pedig 12 kV. Három állomás található a kapcsolóban: bezárás, kinyitás és földelés. A kis mennyiség, a kényelmes telepítés és a felhasználás jellemzői, valamint az erős környezeti alkalmazkodóképesség.
Modell: N36-12D
Márka ： kexr
Modell: N36-12D
Márka ： kexr
● Alkalmazási terület

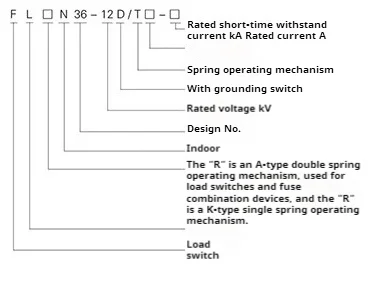

Ezt a terhelési kapcsoló sorozatát FLRN36-12D-re (K-típusú egyrugós működési mechanizmusra) és FLRN36-12D/A-ra (típusú kettős rugó üzemi mechanizmus) osztják. Az FLRN36-12D kombinálható egy rakománykapcsolóba+biztosítékkal kombinált elektromos készülékek, a vezérlő- és védelmi funkciókkal, amelyek felhasználhatók a tápegység és az alállomás védelmére és vezérlésére, mint elektromos berendezések, különösen a gyűrűhálózati szekrények, a kábelelosztó dobozok és az elosztó kapcsolóállomásokhoz.
◆ megfelel a szabványnak
IEC60265 、 IEC62271 、 GB3804 、 GB16926 stb.
● Az FLRN36-12D típusú SF6 terhelési kapcsoló szerkezeti előnyei
▶ Szigetelő héj: Az FLRN36-12D típusú SF6 terhelési kapcsoló fő áramköre és földelő áramköre
az APGI-eljárás által az epoxi gyantából készült szigetelő héjban lezárják, amelynek előnyei vannak a jó szigetelési teljesítménynek és a szennyeződésellenes környezetnek.
▶ A szigetelőhéj szerkezete: A szigetelőhéj felső és alsó szigetelőborításokból áll.
▶ Belső gáz: Az SF6 gáz, amelynek relatív nyomása 0,4 bar -ra van kitöltve, annak biztosítása érdekében, hogy a túlnyomású SF6 -gázt baleset esetén a kabinet hátsó csatornájába permetezzék, és a személyes biztonság biztosítása érdekében.
▶ Védőintézkedések: Az alacsonyabb szigetelő burkolat robbanásálló intézkedésekkel rendelkezik a biztonság további biztosítása érdekében.
● Feltételek felhasználása
◆ Környezeti hőmérséklet: Hőmérséklet az FLRN36-12D típusú SF6 terhelési kapcsoló körül
-40 ~ 40 ℃ -nek kell lennie
◆ Páratartalom: A maximális átlagos relatív páratartalom napi 95% és havonta ≤ 100%.
◆ Magasság: Az FLRN36-12D SF6 típusú terheléskapcsolót az alábbi magasságban kell felszerelni
2000 m.
◆ Szeizmikus kapacitás: ≤8
◆ A környező levegőnek mentesnek kell lennie a nyilvánvaló szennyeződéstől, például korrozív, éghető gáz- és vízgőztől, és nem szabad gyakori erőszakos rezgés.
● Az FLRN36-12D típusú SF6 terheléskapcsoló műszaki paramétereinek műszaki paraméterei
|
Tétel |
Egység |
FLRN36-12D/T630-20 típus |
FLRN36-12D/100-50 típusú |
|
Névleges feszültség |
KV |
12 |
12 |
|
Névleges frekvencia |
HZ |
50 |
50 |
|
Névleges áram |
A |
630 |
100 |
|
1 perc energiafrekvencia ellenáll a feszültség interfázisának/törésének |
KV |
42/48 |
42/48 |
|
Villámimpulzus ellenáll a feszültség interfázisának/törésének |
KV |
75/85 |
75/85 |
|
5 perc 0gauge névleges teljesítményfrekvencia ellenáll a feszültségnek |
KV |
24 |
24 |
|
A névleges hőstabilitási áram 3 másodperc /2 másodperc |
A |
20/20 |
20/20 |
|
Névleges dinamikus stabil áram （Peak） |
A |
50/50 |
50/50 |
|
Minősített rövidzárlat záróáram |
A |
50/50 |
125/50 |
|
A névleges zárt hurkú megszakító áram |
A |
630 |
|
|
Névleges aktív terhelés megszakító áram |
A |
630 |
|
|
Névleges kábel töltés törési áram |
A |
10 |
10 |
|
Névleges rövidzárlat-törésáram |
A |
|
50 |
|
Névleges átviteli áram |
A |
|
1700 |
|
Biztosítéktípus |
|
|
XRNT-12KV/100A |
|
A biztosíték -ütközés energiát dob |
J |
|
1 ± 0,5 |
|
Mechanikai élet |
Idő |
5000/2000 |
3000/2000 |
|
Távolság a töltött testek és a relatív levegőszigetelés között |
mm |
≥125 |
≥125 |
|
SF6 gáznyomás |
bár |
0.4 |
0.4 |
|
A nyitás és bezárás szinkronizálása |
SM |
≤2 |
≤2 |
|
Fő áramkör ellenállás |
baba |
≤65 |
≤65 |
