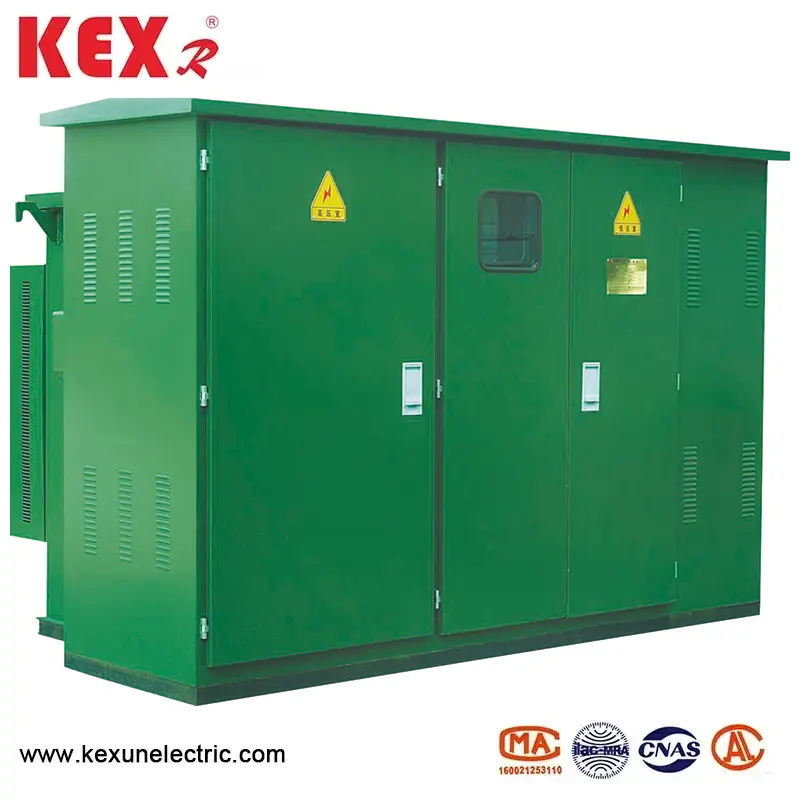

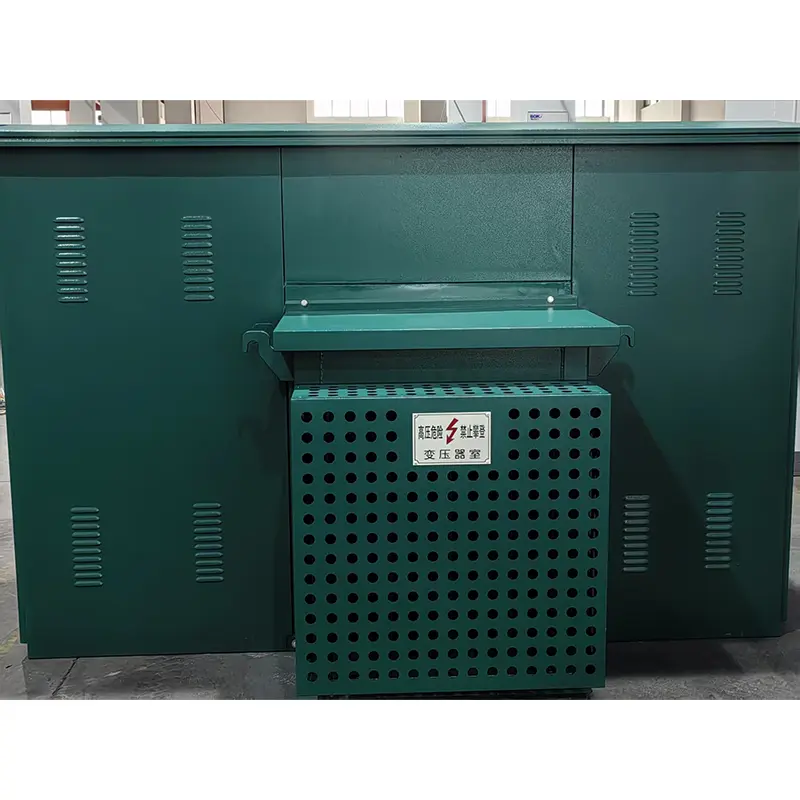

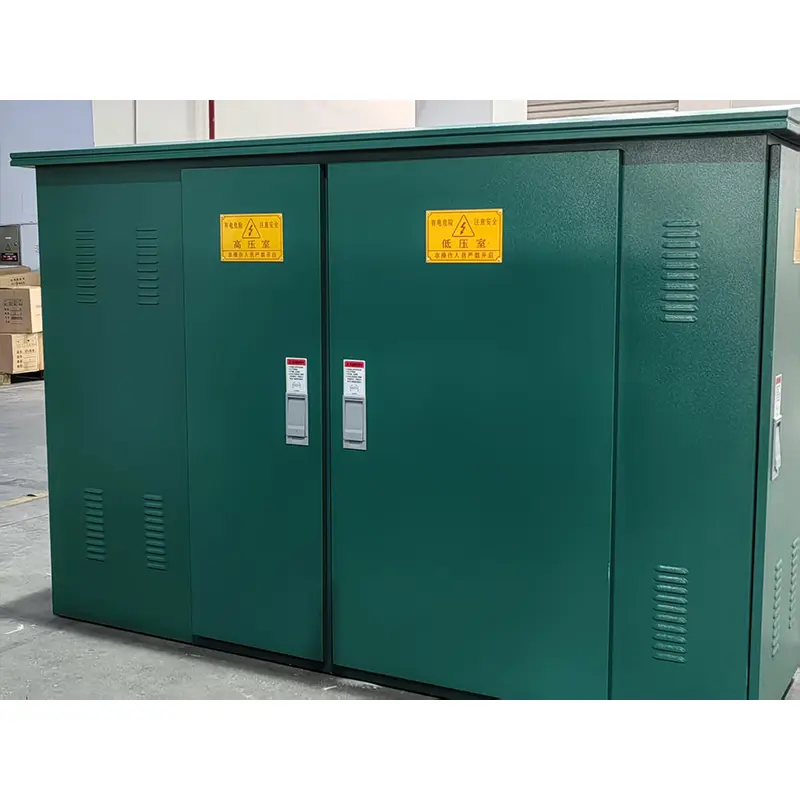

Amerikai típusú zárt alállomás

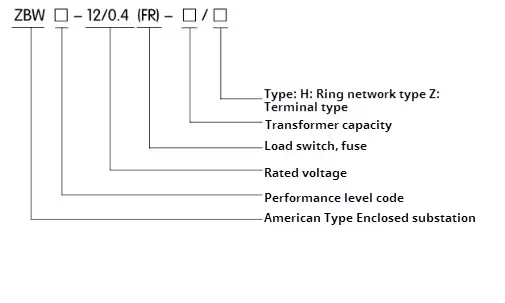

● A ZBW-12 típusú amerikai típusú amerikai típusú alállomás jelentése

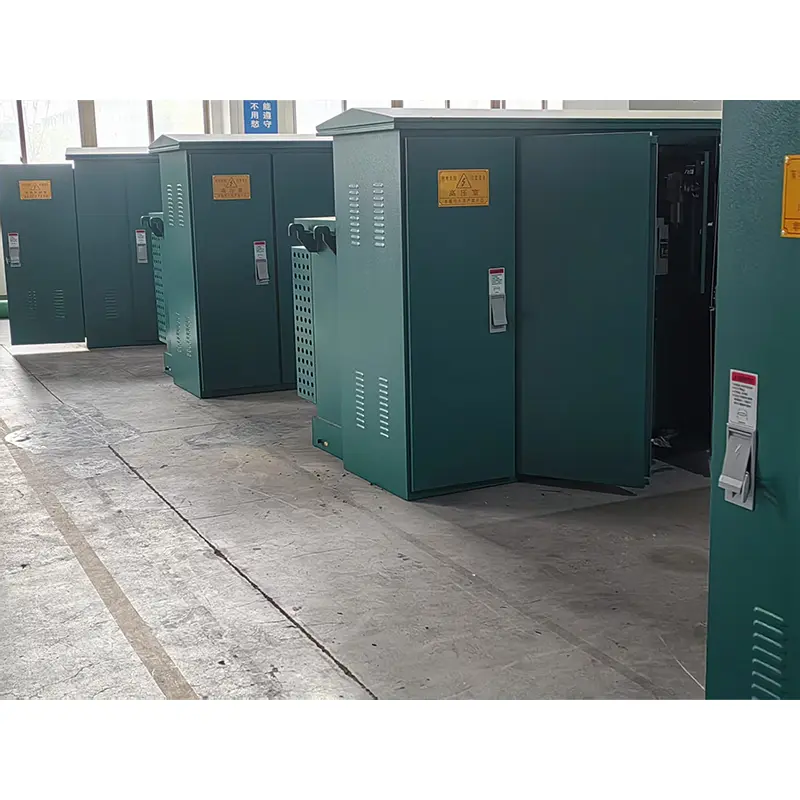

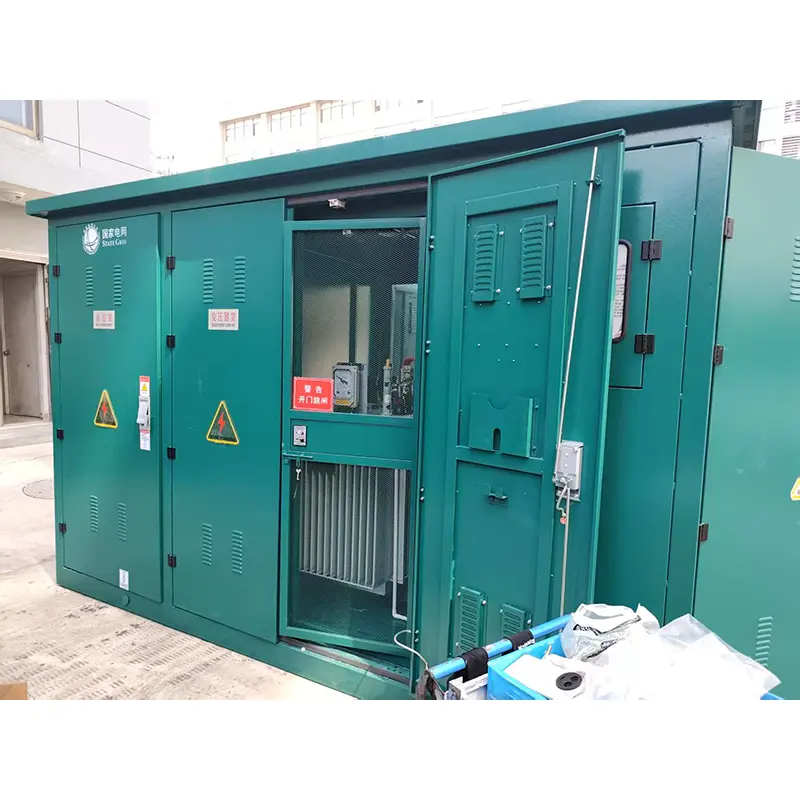

● Amerikai típusú zárt alállomásszerkezet jellemzői

1. Az amerikai típusú zárt alállomás a kompakt szerkezetet, a kis mennyiséget, a háztartási európai doboztranszformátornak csak kb.

2. Teljesen lezárt és teljesen szigetelt szerkezet, nincs szükség szigetelési távolságra, és a személyes biztonság megbízhatóan védett.

3. Az amerikai típusú zárt alállomás nagyfeszültségű vezetékek felhasználásával mind a gyűrűhálózathoz, mind a terminálhoz, rugalmas tápegység üzemmódban és nagy megbízhatósággal.

4. Kiváló transzformátor teljesítmény: alacsony veszteség, alacsony zaj és alacsony hőmérséklet -emelkedés; Erős túlterhelési kapacitás, rövidzárlat ellenállás és ütés ellenállás.

5. megfeleljen mindenféle alacsony feszültségű adagolási követelménynek, amelyet a séma szerint lehet kiválasztani vagy saját maga tervezni;

6. Kétféle kábelfej létezik: 200a könyökdugó és 600 A "T" típusú rögzített kábelcsatlakozó, amelyek mindegyike teljesen szigetelt cink -oxid -rögzítővel felszerelhető. A 200a típusú kábelfej be lehet dugni és kihúzható a terheléssel, és az izoláló kapcsoló szerepét is játszhatja.

● biztosíték

Az amerikai típusú zárt alállomás nagy feszültségű oldalát teljes tartományvédelemmel látják el a biztonsági védelem és a plug-in biztosíték sorozat összekapcsolása alapján, amely elvileg egyszerű, gazdasági és megbízható; A tartalék védelmi biztosíték egy olajjal kötött, nagyfeszültségű áramkorlátozó biztosíték, nagy törési kapacitással. Csak akkor, ha a transzformátor belsőleg meghibásodik, a plug-in biztosítékot kettős érzékeny biztosítékkal kell felszerelni, amely az áram és a hőmérséklet kettős védelmét biztosíthatja. Miután a kettős érzékeny biztosítékot fújják, a biztosítékmag könnyen cserélhető a helyszínen.

● Szerkezeti és üzemeltetési sorrend

1. Az elrendezés

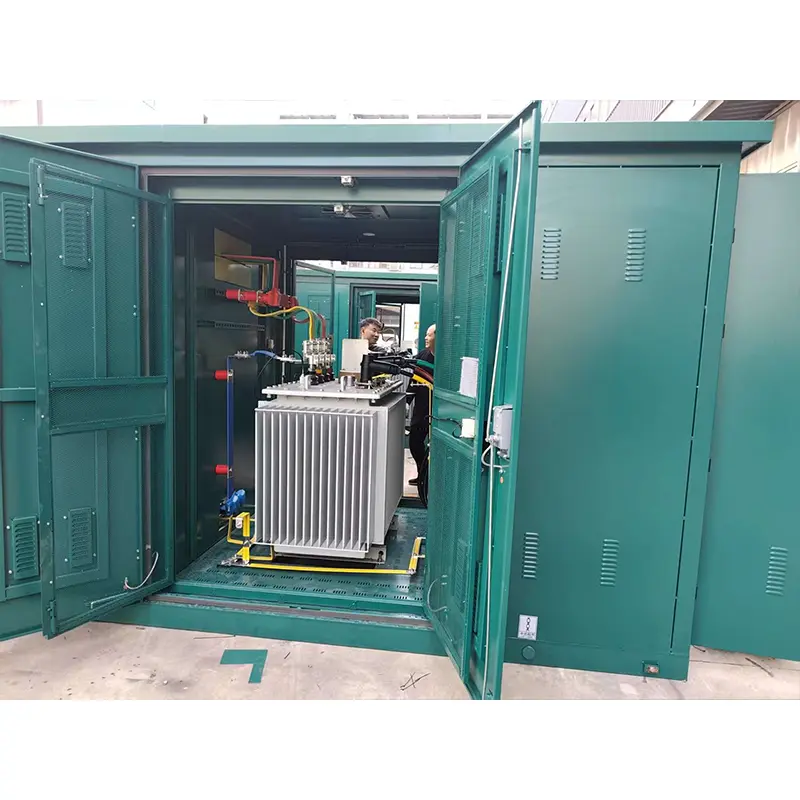

A 10kV ZBW-12 amerikai típusú, zárt alállomás alakját és felépítését lásd a 2. és a 3. ábrán. Az olajtartályt két részre osztják: a felső rész a nagyfeszültségű olajtartály, az alsó rész pedig a transzformátor olajtartály. A két rész csak elektromosan csatlakoztatva van, de az olajat blokkolják. A vázlatos diagramot az 1. ábra mutatja, amelyben az "I" és az "i" vonalak hurokhálózati adagolók, az "LL" ágak transzformátor ágak, és a "V" alacsony feszültségű kimenet. Az alállomás felhasználható mind a Ring Network tápellátó rendszerben, mind a terminálrendszerben, és az átalakítás nagyon kényelmes. A vonal és az "Lⅲ" ág adagolását a gyűrűhálózat terhelési kapcsolóval váltják. Ugyanakkor a transzformátor nagyfeszültségű oldalának bejövő terminálja tartalék védelmi biztosítékokkal és plug-in-biztosítékokkal van felszerelve, hogy megvédje a rövidzárlat hibáját, valamint az ág túlterhelését és túlterhelésének védelmét. Ugyanakkor a nagyfeszültségű kijelző eszközöket és a villámcsökkentőket is telepíthetik. A transzformátor alacsony feszültségű vége kimenetel, miután áthalad egy méteren és egy alacsony feszültségű megszakítón.

● A ZBW-12 amerikai típusú alállomás mérete és súlya

2. Biztonsági mentési védelmi biztosíték

A transzformátor ágban a plug-in biztosítékkal van csatlakoztatva (lásd az R1 és R2 a 2. ábrát), hogy teljes tartományú védelmi biztosítékot képezzen. Csak akkor fúj, ha rövidzárlati hiba van az alállomáson belül, tehát a fújás valószínűsége nagyon alacsony. A felső olajtartályba van felszerelve, és az olajtartályt meg kell nyitni, ha azt frissíteni kell.

3. A plug-in biztosíték

◆ Olvadó magjának kettős érzékenysége van (hőmérséklet és áram), azaz akkor olvad, amikor a terhelési oldal meghibásodik (túlterhelés vagy túlzott hőmérséklet). A plug-in biztosítékot és a tartalék védelmi biztosítékot sorozatban használják, amely megvédi az egész tartományt a kis áramtól (többször) a nagy áramig (több tíz kiloamperes), és a maximális törésáram 50 ka.

◆ A biztonsági mentési biztosíték és a plug-in biztosíték ésszerű illesztése közvetlenül befolyásolja az egész alállomás teljesítményét. Lásd a következő táblázatot a biztosítékválasztási iránymutatások egy részét 10 kV -os amerikai típusú, zárt alállomáson. Megjegyzés: Ez nem alkalmas más típusú alállomásokra.
