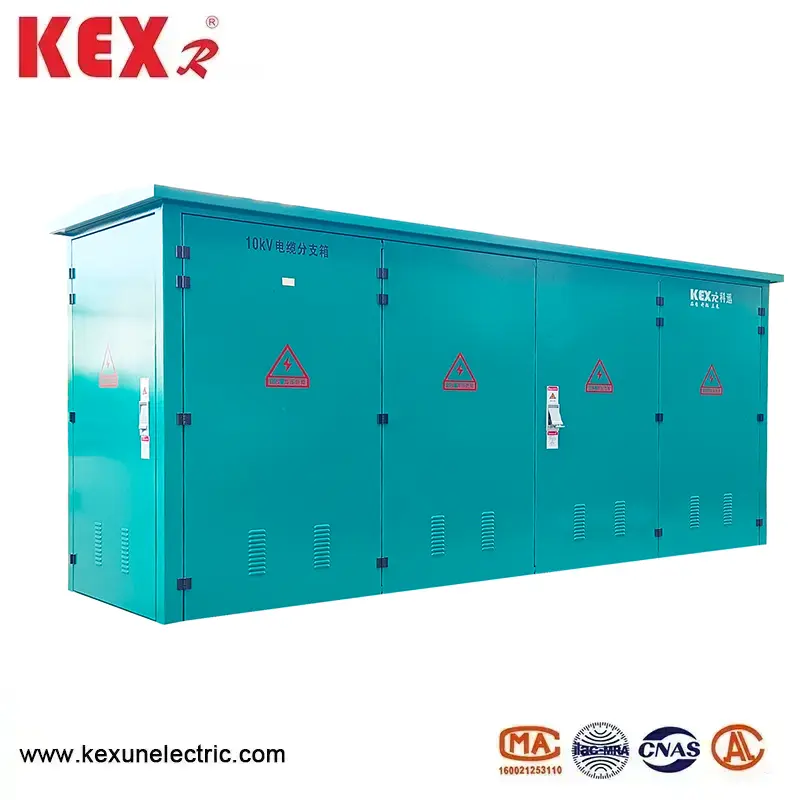

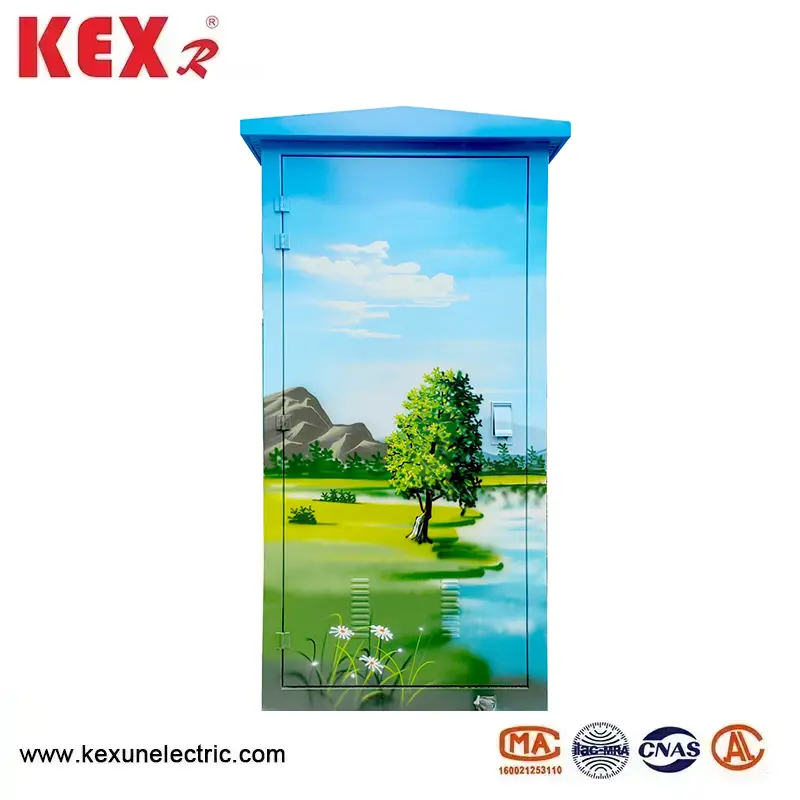

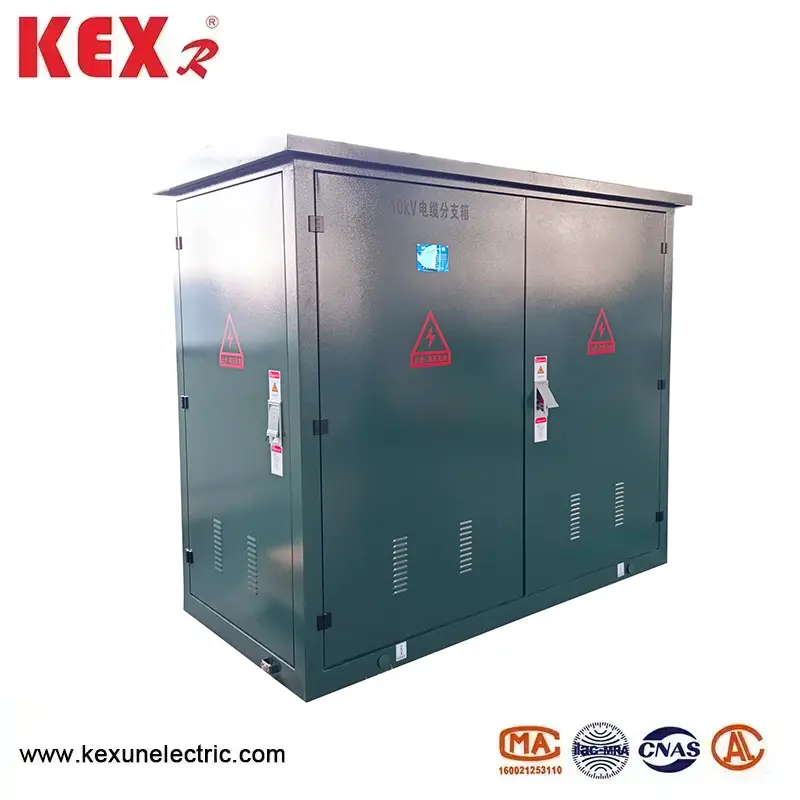

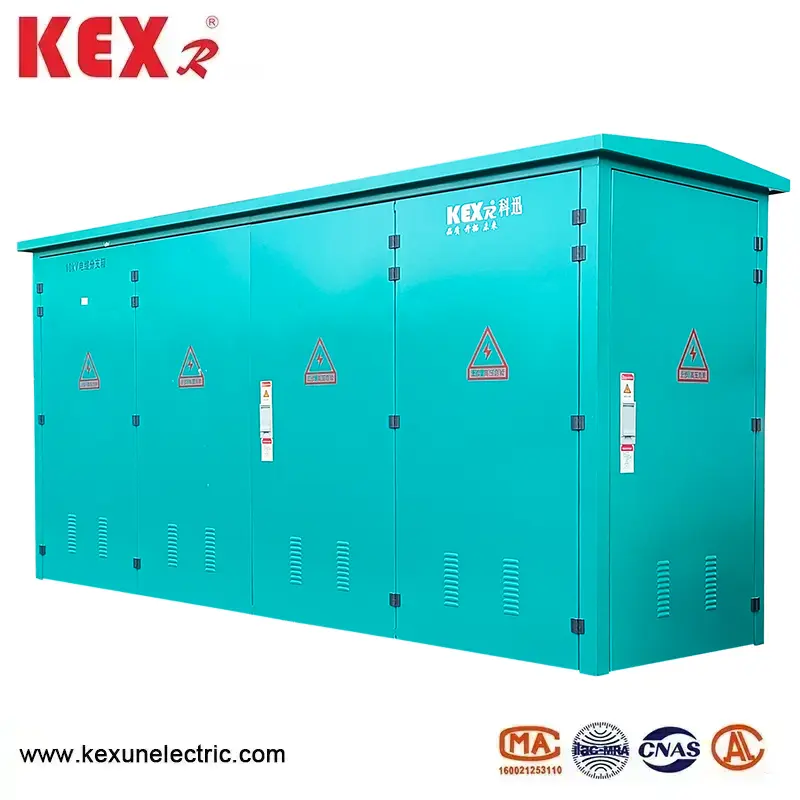

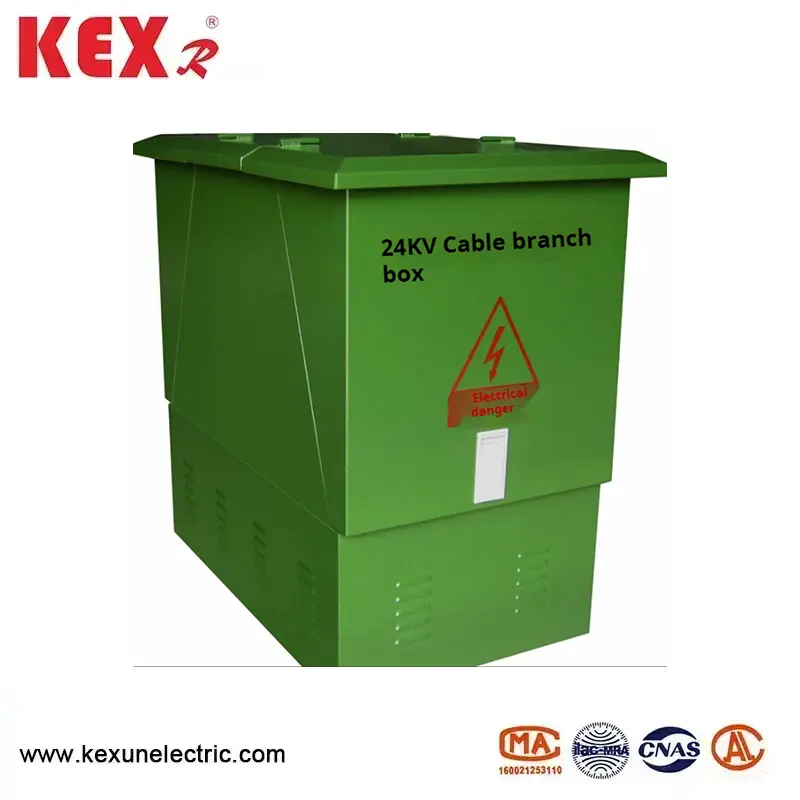

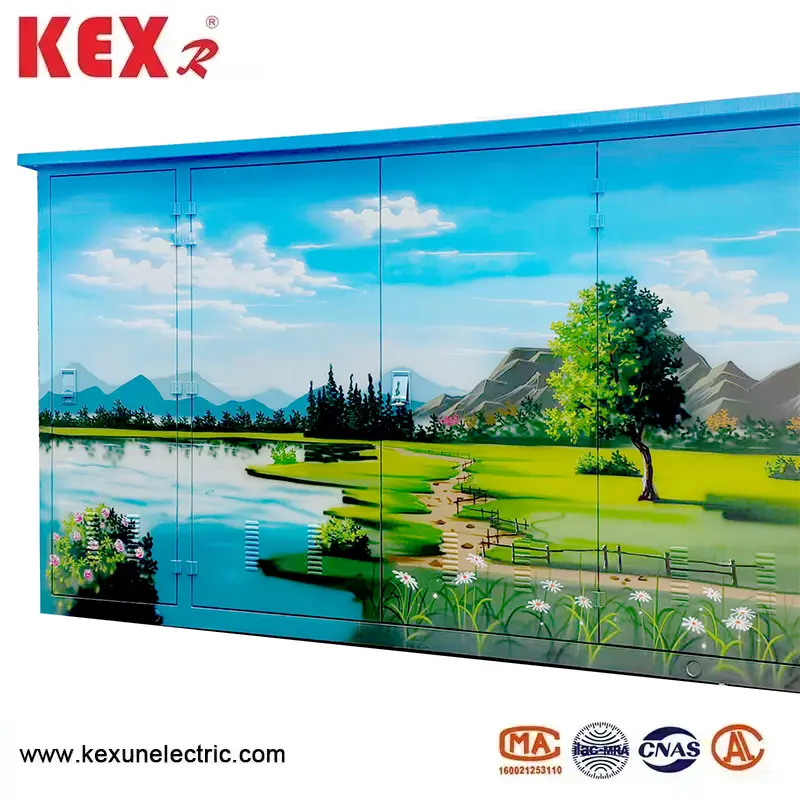

24kV-os kábelosztó doboz

●A 24 kV-os kábelosztó doboz alapvető jellemzői

▶Feszültség fokozat: 24 kV kábelosztó doboz névleges feszültsége 24 kV (megfelel az IEC 62271-200 vagy a GB/T 11022 szabványnak).

▶Teljesen szigetelt tömítés: a feszültség alatt álló részek szilárd szigeteléssel vagy SF6 gázzal vannak szigetelve, szabad vezető nélkül, por- és vízálló (IP65/IP67).

▶Európai típusú dugaszolható technológia: a T-típusú vagy könyök-típusú árnyékolt kábelcsatlakozók alapfelszereltségűek, és a feszültség alatti csatlakozó támogatott (speciális szerszám szükséges).

▶Moduláris bővítés: a szabványos egységek (például 1 bemenet, 4 kimenet, 2 bemenet és 6 kimenet) rugalmasan kombinálhatók a későbbi kapacitásbővítés támogatása érdekében.

●A 24 kV-os kábelosztó doboz tipikus szerkezet

▶A doboz rozsdamentes acélból /SMC-ből készült, amely korrózióálló és kültéri kialakítású (-40℃~+70℃).

▶A szigetelt busz rézből vagy alumíniumból készül, szilikongumi/EPDM szigetelőréteggel van bevonva, és a szigetelési szint ≥50kV (teljesítmény-frekvencia-álló feszültség).

▶Kábelcsatlakozó

24 kV-os árnyékolt dugaszolható csatlakozó (például RIP típusú és EPDM szigetelés) tesztponttal (opcionális).

▶A védőberendezés felszerelhető rövidzárlati hibajelzővel, élő kijelzéssel és villámhárítóval.

Földelőrendszer doboz földelési sorkapcsa+kábelárnyékolás földelés, földelési ellenállás ≤4Ω.

● A 24 kV-os kábelosztó doboz tipikus alkalmazási forgatókönyvei. Tipikus szerkezet

▶Új energiaerőmű: tengeri szélerőmű 24kV kollektorvonal leágazása.

▶Ipari park: Nagyfeszültségű motor vagy transzformátor kábelága.

▶Bánya/olajmező: robbanásbiztos 24 kV-os leágazó doboz (Ex d IIC T4).

▶Városi nagyfeszültségű elosztóhálózat: alternatív séma kábelgyűrűs hálózati szekrényhez (helytakarékos)

●A 24KV európai típusú kábelosztó doboz használati feltételei

A 10KV európai típusú kábelelosztó doboz környezeti hőmérséklete: -30 ~ 40 ℃

Szélsebesség: 34 m/sl, legfeljebb 700 Pal

Páratartalom: az átlagos napi relatív páratartalom nem haladja meg a 95%-ot

Az átlagos havi relatív páratartalom nem haladja meg a 95%-ot

 Ütésálló: a vízszintes gyorsulás legfeljebb 0,4 m/s², a függőleges gyorsulás pedig legfeljebb 0,15 m/s²

Az európai típusú kábelelosztó doboz telepítési helyének dőlése: kevesebb, mint 3

Beépítési környezet: A környező levegő nem lehet nyilvánvalóan szennyezett korrozív, éghető gázzal, vízgőzzel stb., és a telepítés helye nem lehet heves vibráció.

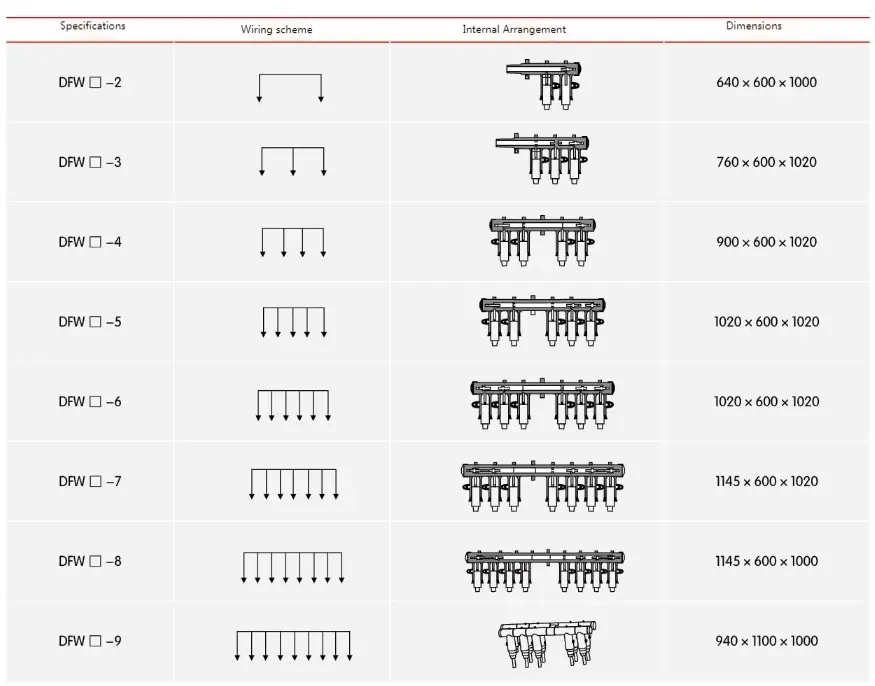

● A 24KV-os európai típusú kábelosztó doboz műszaki paramétere

● 24KV európai típusú kábelosztó doboz Rendelési szám leírása

GYIK

K: A 24KV elágazó doboz MOQ-ja

V: Akár 1 készletet is el tudunk adni.

K: Az ilyen típusú termékek garanciája?

V: 12-24 hónap
