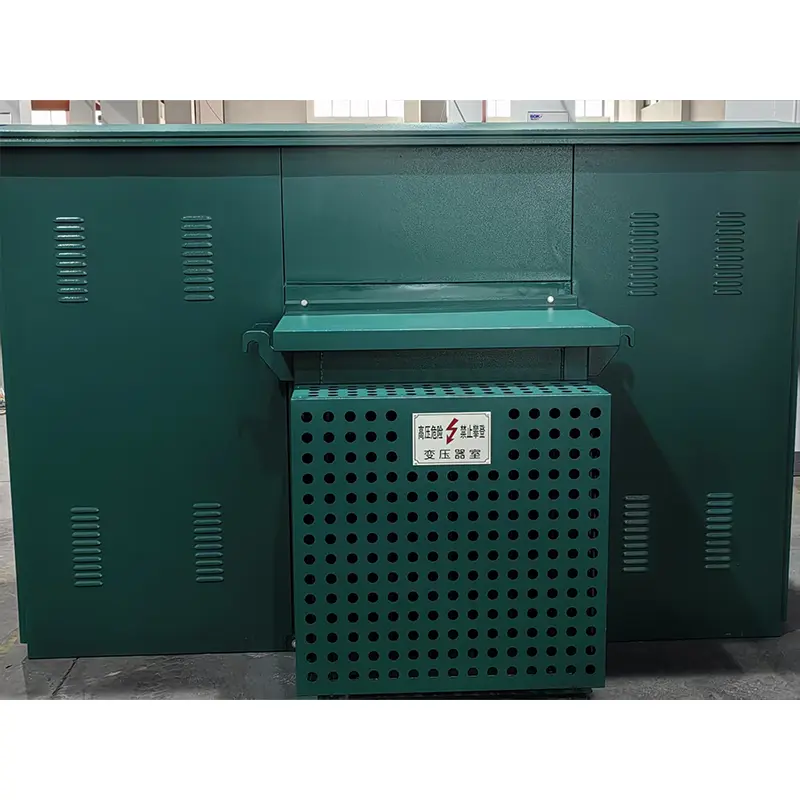

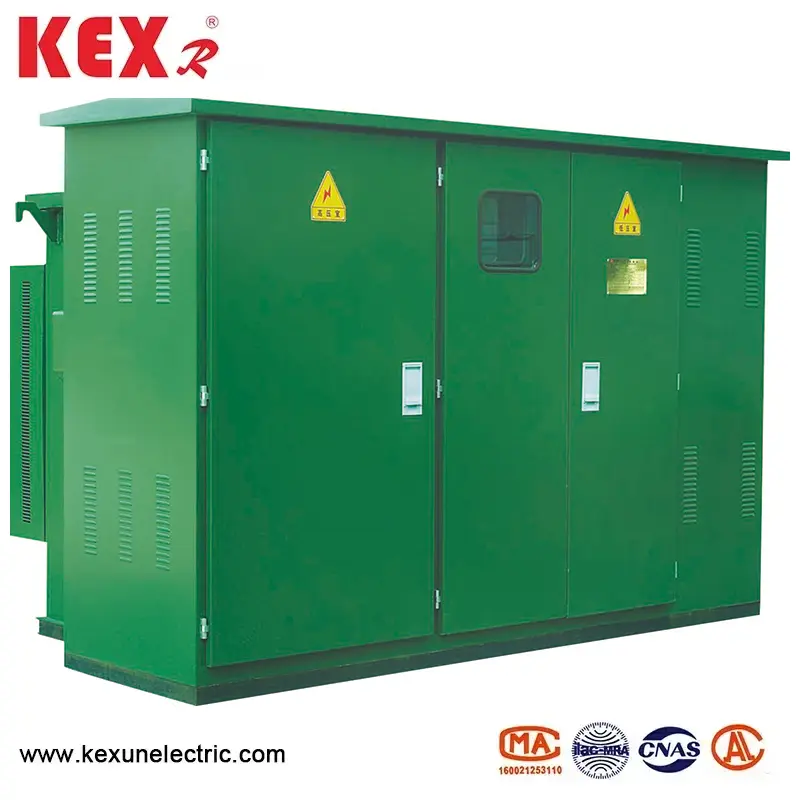

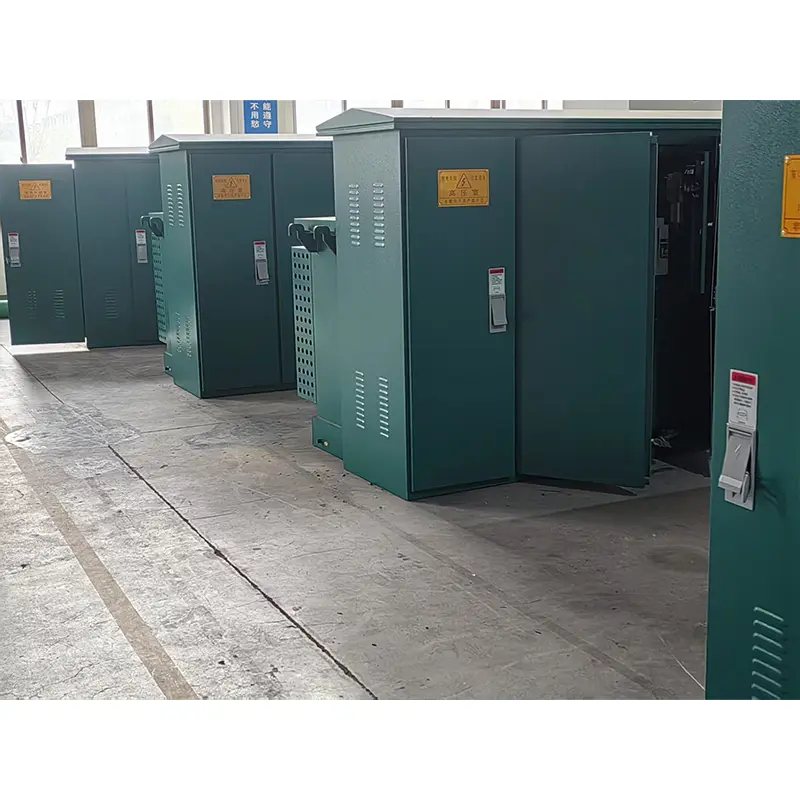

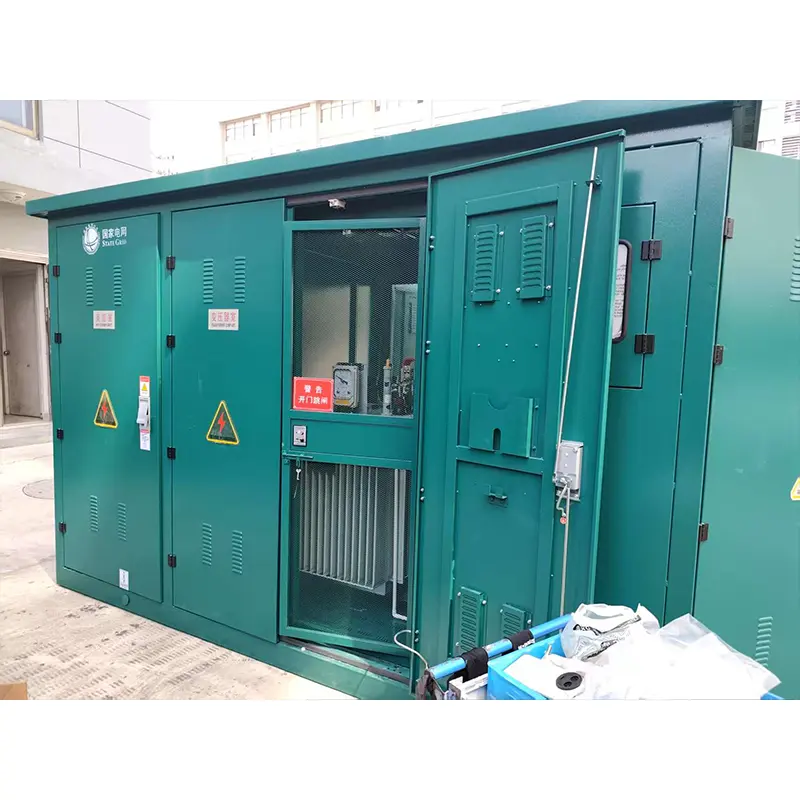

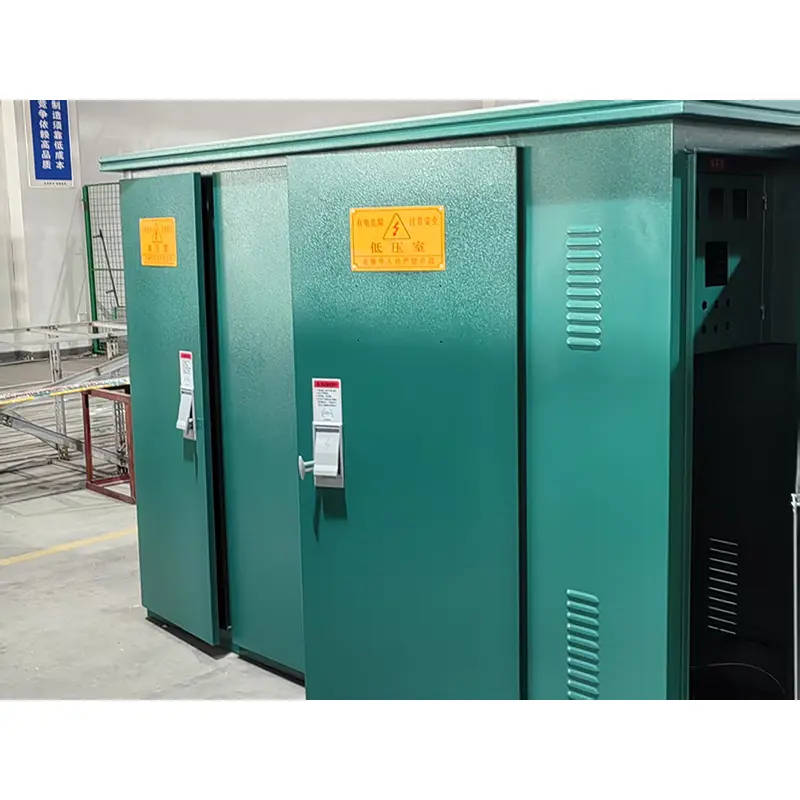

Amerikai típusú zárt transzformátor
Az amerikai típusú zárt transzformátor, amelyet a KEXR, a kínai energiaátviteli és elosztó berendezés szállítója gyárt, egy közös alállomás, amelyet főként 10 kV -os elosztó rendszerben használnak, és a kompakt szerkezet, a kényelmes telepítés, a nagy védelmi szint és a kényelmes karbantartás jellemzői.
Modell: ZBW-12
Márka ： kexr
Modell: ZBW-12
Márka ： kexr
● Az amerikai típusú mellékelt transzformátor leírásának kulcsfontosságú elemei
◆ Nagyfeszültségű egység
Olaj-imper-terheléskapcsoló: Három állomásos működés (záró-nyitó-földelés) mechanikai élettartam 2000-szer.
Védő biztosíték: Opcionális Bay-O-Net (kettős érzékeny biztosíték) vagy e-se-típus.
Teljes tartomány védelme (túlterhelés+rövidzárlat)
◆ Transzformátor
Az amerikai típusú zárt transzformátor elfogadja az amerikai szabványos olajmerítést (ásványolaj vagy bioolaj opcionális)
Tekercselési kapcsolat: △/Y (opcionális 208Y/120V vagy 480Y/277V esetén)
A hőmérséklet emelkedési határértéke: ≤ 65K (55 ℃ környezeti hőmérsékleten)
◆ Alacsony feszültségű egység
Konfigurálja a fő áramköri megszakítót (a NEMA AB1 szerint)
Standard ág áramkör:
225A fő kapcsoló
8-12 Road 20-100A ágkör
● Amerikai típusú zárt transzformátor feltételek felhasználásával
◆ Környezeti hőmérséklet: Az amerikai típusú zárt transzformátor környezeti hőmérsékletének -30 ~ 40 ℃
◆ Magasság: A ZBW-12 típusú amerikai típusú, zárt transzformátort kevesebb, mint 4000 méterre kell telepíteni
◆ Szélsebesség: 34 m/s -nak egyenértékű (legfeljebb 700Pa)
◆ Páratartalom: Az átlagos napi relatív páratartalom nem haladja meg a 95%-ot; A havi relatív páratartalom értéke nem haladja meg a 95% -ot
◆ Shockóálló: A vízszintes gyorsulás nem haladja meg a 0,4 m/s² -t, és a függőleges gyorsulás nem haladja meg a 0,15 m/s²
◆ Az amerikai típusú zárt transzformátor telepítési dőlése: legfeljebb 3
◆ Telepítési környezet: A környező levegőt nyilvánvalóan nem szennyezik korrozív és éghető gázok, és a telepítési helyen nincs erőszakos rezgés
◆ Ha ezt a terméket a fenti feltételeken túl is megrendeli, tárgyalhat a cégünkkel.
● Műszaki paraméterek Az amerikai típusú zárt transzformátor táblázata
|
Sorszám |
Tétel |
Egység |
Műszaki paraméterek |
|
1 |
Névleges feszültség |
KV |
10/0,4 |
|
2 |
Maximális üzemi feszültség |
KV |
12 |
|
3 |
Névleges frekvencia |
HZ |
50 |
|
4 |
Névleges kapacitás |
KVA |
150-1600 |
|
5 |
1 perc energiafrekvencia ellenáll a feszültségnek |
KV |
35 |
|
6 |
Villámimpulzus feszültség |
KV |
75 |
|
7 |
Hűtési módszer |
|
Onan |
|
8 |
A nagyfeszültségű tartalék biztosíték törési árama |
a |
50 |
|
9 |
A plug-in biztosíték törési árama |
a |
2.5 |
|
10 |
Környezeti hőmérséklet |
℃ |
-35 ~ 40 |
|
11 |
Megengedett tekercs hőmérséklete emelkedik |
℃ |
65 |
|
12 |
Terhelés nélküli feszültségszabályozás |
|
± 5% vagy ± 2*2,5% |
|
13 |
Zajszint |
db |
50 |
|
14 |
IP -fokozat |
|
IP43 |
● Az amerikai típusú zárt transzformátor vázlati dimenziója
|
ZBW-12 amerikai típusú zárt transzformátor standard dimenziók |
|||||||
|
Kapacitás (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
