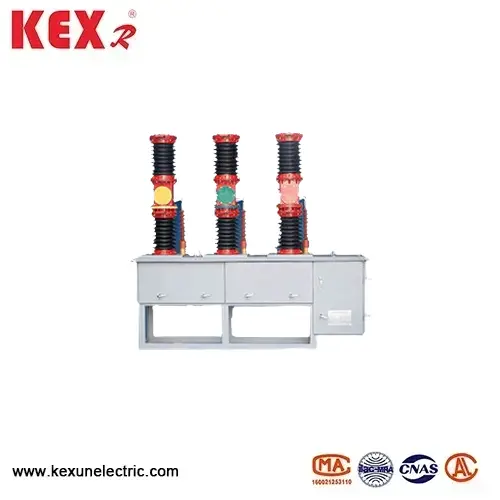

ZW7A kültéri nagyfeszültségű AC vákuum-megszakító

A ZW7A kültéri nagyfeszültségű AC vákuum-megszakítója, amelyet a Kexr, a kínai gyártó készített, egy kültéri nagyfeszültség-megszakító, amely 40,5 kV feszültségosztályra alkalmas, amelyet elsősorban alállomások kimenő vonalához használnak, az ipari és a bányászati vállalkozások energiaellátásához és az új energiaellátáshoz, valamint a magas bontási kapacitás jellemzőihez, valamint az intelligens irányításhoz, valamint az alkalmassághoz és az öltözködési vállalkozások számára.
Modell: ZW7A-40.5
Márka ： kexr

Kérdés küldése

termékleírás

● ZW7A kültéri nagyfeszültségű AC vákuum megszakító termékek jellemzői

◆ Nagyfeszültségű tervezés

A ZW7A kültéri nagyfeszültségű AC vákuum-megszakító névleges feszültsége 40,5 kV, ami 35 kV-os energiarendszerhez (például szélenergia és fotovoltaikus emlékeztetőállomások). Vákuum ív oltási technológia, nincs olaj, nincs SF, környezetvédelem és karbantartásmentes.

◆ Kültéri teljesen lezárt szerkezet

A ZW7A kültéri, nagyfeszültségű AC vákuum-megszakító szilikon gumi hüvelyt, UV-rezisztens, gátlás elleni küzdelemben, az IP67 védelmi fokozatot (por- és vízálló) fogadja el. Szilárd tömítőoszlop (opcionális): Az epoxi gyantát öntik a szigetelési teljesítmény javítása érdekében, amely alkalmas a magas páratartalomra és a só ködterületeire.

◆ Intelligens vezérlés (opcionális)

Mikrokomput-alapú védelmi eszköz: Támogatja a túláramot, a gyors szünetet és a nulla szekvenciavédelmet. Automatikus újrahasznosítás (1 ~ háromszor állítható) az áramellátás megbízhatóságának javítása érdekében. Kommunikációs interfész: ZW7A kültéri nagyfeszültségű AC vákuum-megszakító támogató 4G/GPRS és RS485, és csatlakozzon a SCADA rendszerrel.

◆ Nagy megbízhatóságú működési mechanizmus

Rugó energiatároló mechanizmus (elektromos+kézi működés):

Elektromos energiatárolás: DC220V/AC220V Opcionális. Kézi fékkibocsátás: Mechanikus kioldás vészhelyzet esetén. Mechanikai élet: ≥10 000 -szer, az elektromos élet ≥ 5000 -szer (a névleges áram)

● A ZW7A tipikus alkalmazási forgatókönyvei nagyfeszültségű AC vákuum megszakító

◆ 35 kV alállomás: A ZW7A kültéri nagyfeszültségű AC vákuum-megszakító alkalmas a kimenő megszakítóhoz és a szekcionális védelemhez.

◆ Új energiatermelés: A szélenergia és a fotovoltaikus emlékeztetőállomások rácshoz csatlakoztatott kapcsolói.

◆ Ipari és bányászati vállalkozások: nagy nagyfeszültségű motorok és transzformátorok védelme.

◆ A vasúti tapadás tápegysége: 35 kV elosztó rendszer elektromos vasúti rendszer.

● A ZW7A kültéri nagyfeszültségű AC vákuum-megszakító műszaki paramétere

Szám	Tétel		Egység	Adat
1	Névleges feszültség		KV	40.5
2	Névleges frekvencia		HZ	1250 800,2000
3	Névleges áram		A	20ama -25,31.5
4	A névleges rövidzárlati törésáram		A	50,63,80
5	Besorolva ellenállási áram (csúcs)			20ama -25,31.5
6	Minősített rövid távú ellenállási áram			31.5
7	Névleges rövidzárlat záróáram			80
8	Névleges működési sorrend			O-0.3S-CO-180S-CO
9	Mechanikai élet		Idő	10000
10	Minősített rövidzárlat-törés az áramtörési idők		Idő	20
11	1 perc munkamennyiség ellenáll a feszültségnek	(nedves) fázis/fázis/föld	KV	80
11	1 perc munkamennyiség ellenáll a feszültségnek	(száraz) fázis/fázis/föld	KV	95
12	Világítási impulzus ellenáll a feszültség fázisának/földnek		KV	180
13	A dinamikus és statikus érintkezők megengedett kopási vastagsága		mm	3
14	Háló súlya		kg	Körülbelül 600
15	Érintkezési távolság		mm	22 ± 2
16	Kapcsolattartó érintkezési ütés		mm	4 ± 1
17	Átlagos nyitási sebesség		m/s	1,3 ~ 1,8
18	Átlagos zárási sebesség		m/s	1,0 ~ 1,7
19	Kapcsolatba lépjen a bezárási ugrási idő		SM	≤3
20	A háromfázisú kinyitás és bezárás szinkronizálása		SM	≤3
21	Fő áramkör ellenállás		baba	≤100
22	Záróra		SM	≤150
23	Nyitóidő		SM	≤60
