Városi disztribúciós alállomás

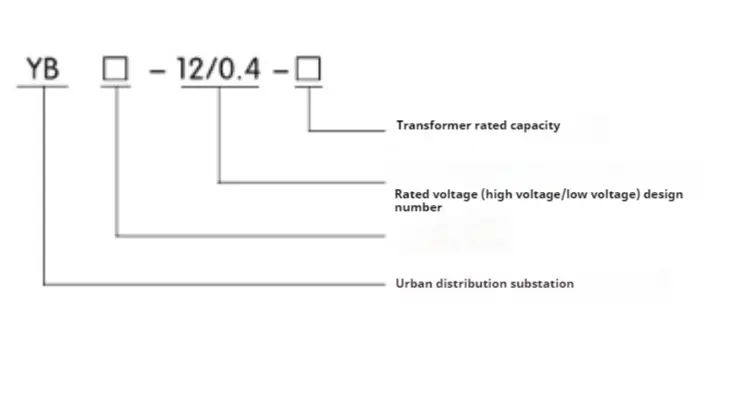

● A modell jelentése

● Az YB-12 típusú városi disztribúciós alállomás termék bevezetése

◆ Integrált struktúra

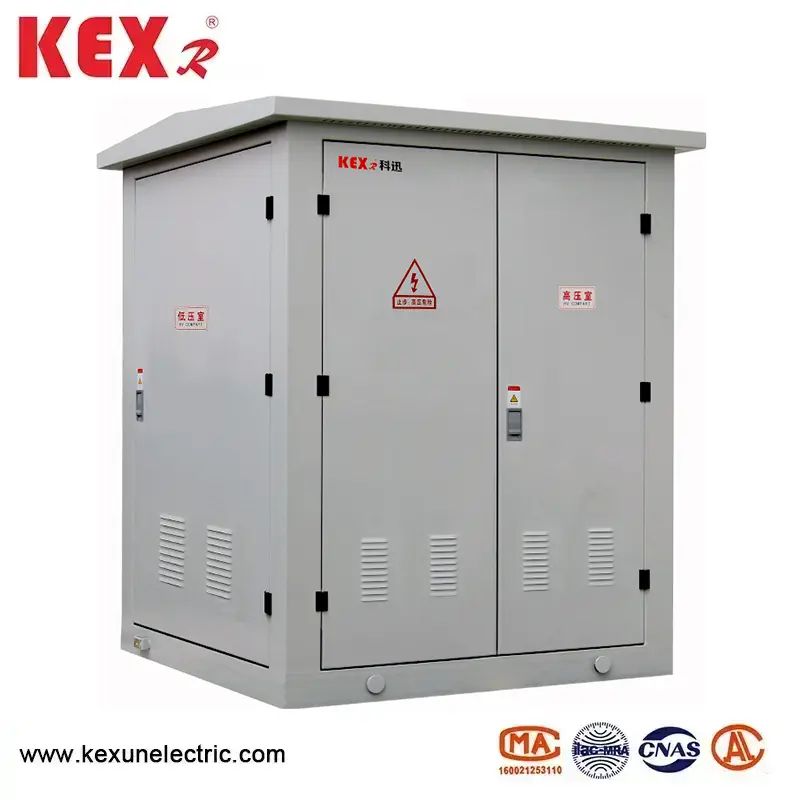

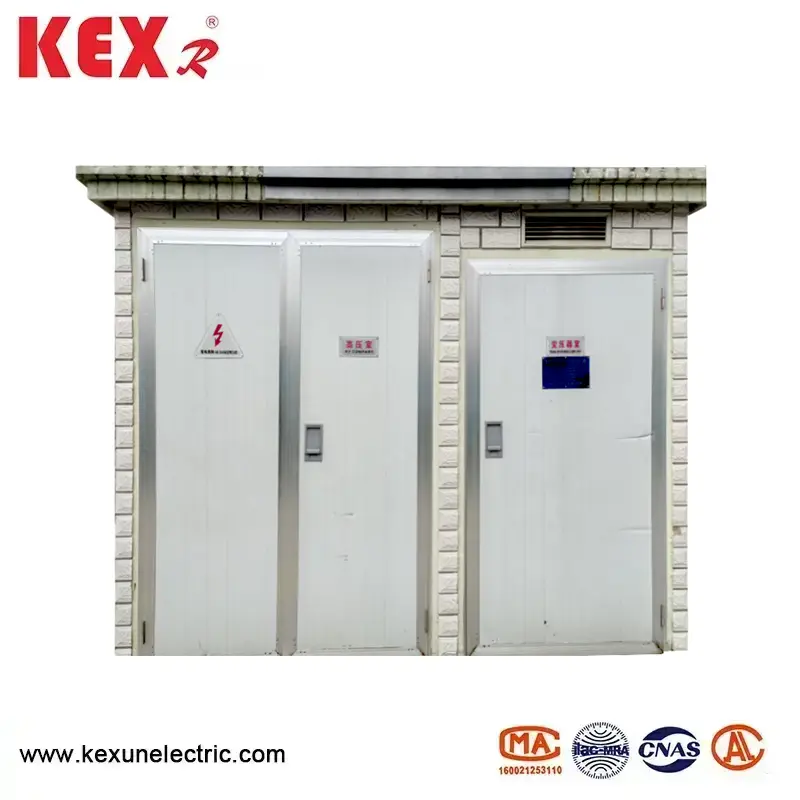

A városi elosztási alállomás elsősorban három részre oszlik: nagyfeszültségű kapcsoló helyiség, transzformátor helyiség és alacsony feszültségű kapcsoló helyiség, amelyet külön szállíthatunk.

Az alállomás egyedülálló, nagyciklusú hőeloszlás kialakítását alkalmazza a termék hőmérséklet-emelkedési szintjének biztosítása érdekében, és a helyiségek közötti külön tömítés nem képez hőcserét a helyiségek között.

A városi eloszlási alállomás héja kiváló minőségű rozsdamentes acél lemezből készül.

Az acéllemez szerkezetének minden részén speciális korrózióellenes kezelésen ment keresztül, és a rozsdamentes acéllemez szerkezetének erős korrózióálló és jó mechanikai szilárdsága van.

A THS alállomást közvetlenül beltéri telepíthetők további épület alapítvány nélkül, amely megtakarítja a költségeket és a helyet, és kényelmesen telepíthető.

◆ A nagynyomású kamra SF6 gázzal töltött kapcsolóberendezések, amelyeket vállalatunk önállóan fejlesztett ki, nagyfeszültségre vonatkozik, és az összes kapcsolóberendezést és a buszrudat zárt rozsdamentes acél dobozban vannak lezárva, és nincs kitöltött test. Biztonságos működés és nagy megbízhatóság; Teljesen moduláris kialakítás, minden modul felismerheti az oldalsó kimenet és a felső tágulás csatlakozási módját az energiafogyasztási követelmények szerint, és a lehető legnagyobb mértékben megfelel az áramellátási rendszer igényeinek.

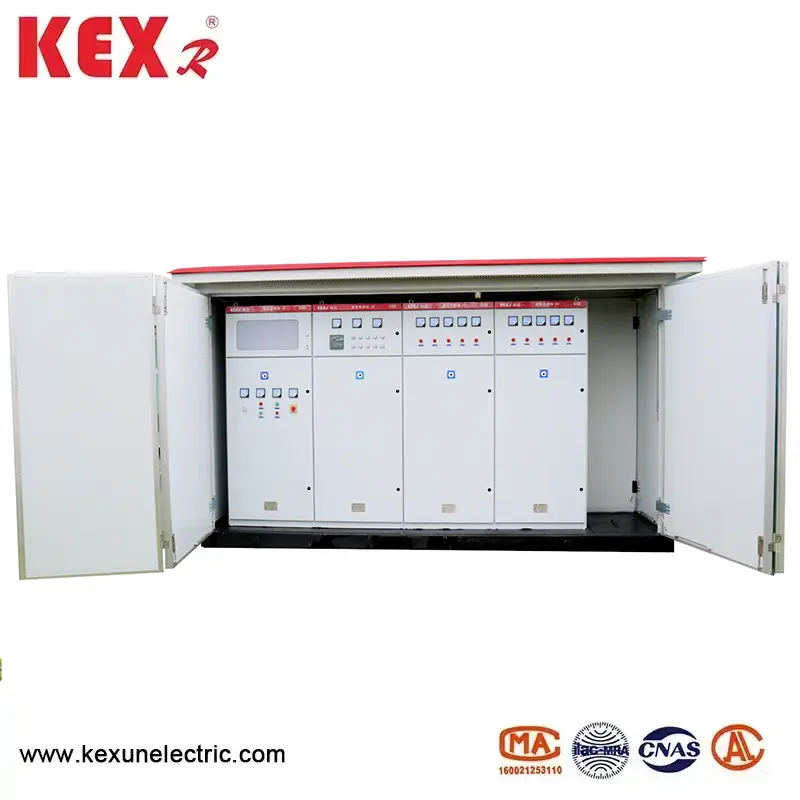

◆ Alacsony nyomású kamra Az alacsony feszültségű oldalsó és a kimeneti vonalak mind új öntött tok-megszakítókból készülnek, amelyek kicsi méretűek, ívektől mentesek és könnyen cserélhetők. Multifunkcionális intelligens, átfogó védelmi vezérlő és új integrált reaktív teljesítmény -kompenzációs eszköz.

◆ Transzformátor helyiség A transzformátor teljesen szigetelt az epoxi gyantával, a szigetelési és hőállóság szintje F, és a transzformátornak nincs égés-támogató anyag, és nem termel olyan gázt vagy más közbenső terméket, amely a környezethez nem tartozik a környezet számára, tehát a jó láng késleltetés, a környezetvédelem és az energiamegtakarítás jellemzői.

◆ Belső csatlakozás A feszültség -transzformátort és a kínai szilárd kapcsolót a vállalat szilárd szigetelt kábel kiegészítői csatlakoztatják, amelyek biztonságosak, megbízhatóak és teljesen szigeteltek.

● Nagynyomású oldal

Az intelligens integrált alállomás nagyfeszültségét általában egy terheléskapcsoló-kombinációs elektromos készülék védi. Miután a biztosítékot egy fázisban fújják, a háromfázisú kapcsolási kirándulásokat. A terhelési kapcsoló a sűrített levegőből, a vákuumból, a kén hexafluoridból stb. Választható ki, és a működési mechanizmus elosztható az automatikus frissítés megvalósításához. A biztosíték egy nagyfeszültségű áramkorlátozó biztosíték egy sztrájkolóval, amely megbízható hatású és nagy törési képességgel rendelkezik. A fő műszaki paramétereket lásd az alábbi táblázatban. A 800 kVa feletti transzformátorok esetében a vákuum -megszakítók, például a Zn12, a Zn28 és a VS1 kiválaszthatók a védelemhez.

● Alacsony nyomású oldal

Az alacsony feszültségű oldalon lévő fő kapcsoló a szelektív védelem érdekében univerzális vagy intelligens megszakítót alkalmaz; A kimeneti kapcsoló új típusú műanyag héjkapcsolót alkalmaz, kis mennyiségű és rövid ívtel, akár 30 áramkörrel; Az intelligens automatikus nyomkövető reaktív energiakompenzációs eszköz kontaktor és érintés nélküli kapcsolási módokkal rendelkezik a felhasználók számára.

● A városi disztribúciós alállomás transzformátora

Az intelligens integrált alállomás alacsony veszteségű, olajkimarszált, teljesen lezárt S9, S10 és S11 sorozatú transzformátorokat fogad el, és választhat gyantával, túl kicsi vagy NOMEX papír által szigetelt, környezetbarát száraz típusú transzformátorokat. Az alsó rész kocsival van felszerelve, és a transzformátorok könnyen beléphetnek és kiléphetnek.

◆ A terheléskapcsoló műszaki paraméterei

◆ A nagyfeszültségű biztosíték műszaki paraméterei

◆ Az alacsony feszültségű megszakító műszaki paraméterei

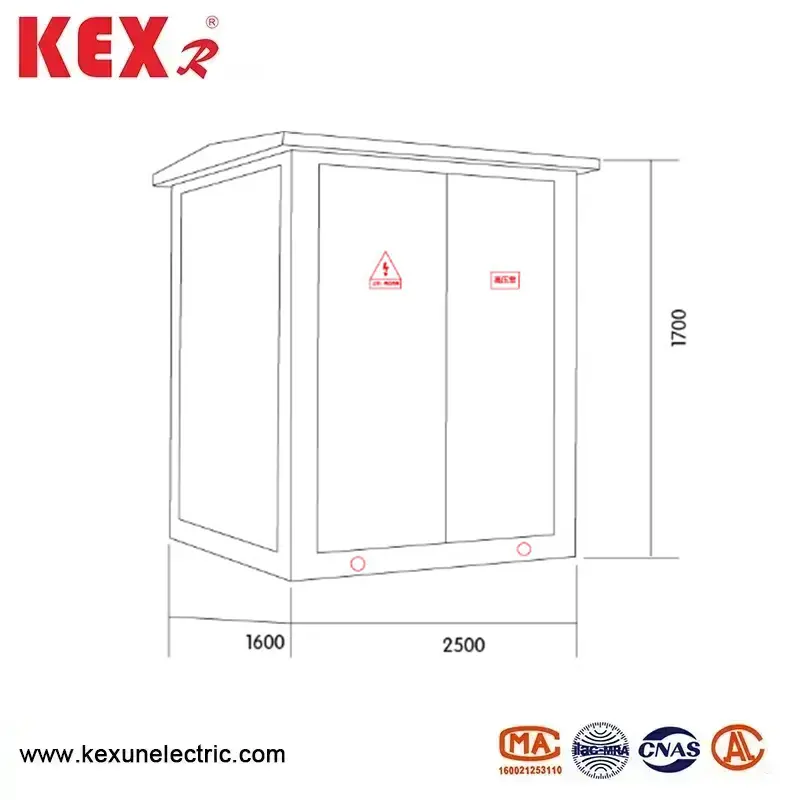

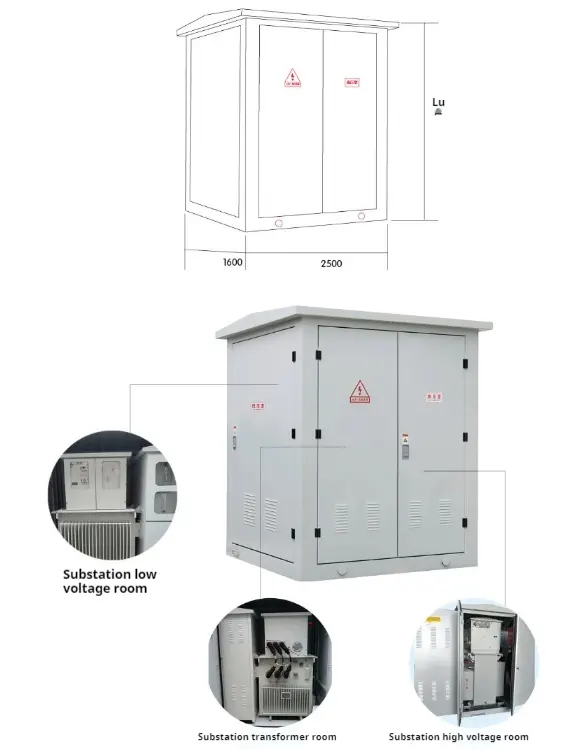

● Elrendezési dimenziós diagram
