Amerikai típusú háromfázisú padra szerelt alállomás

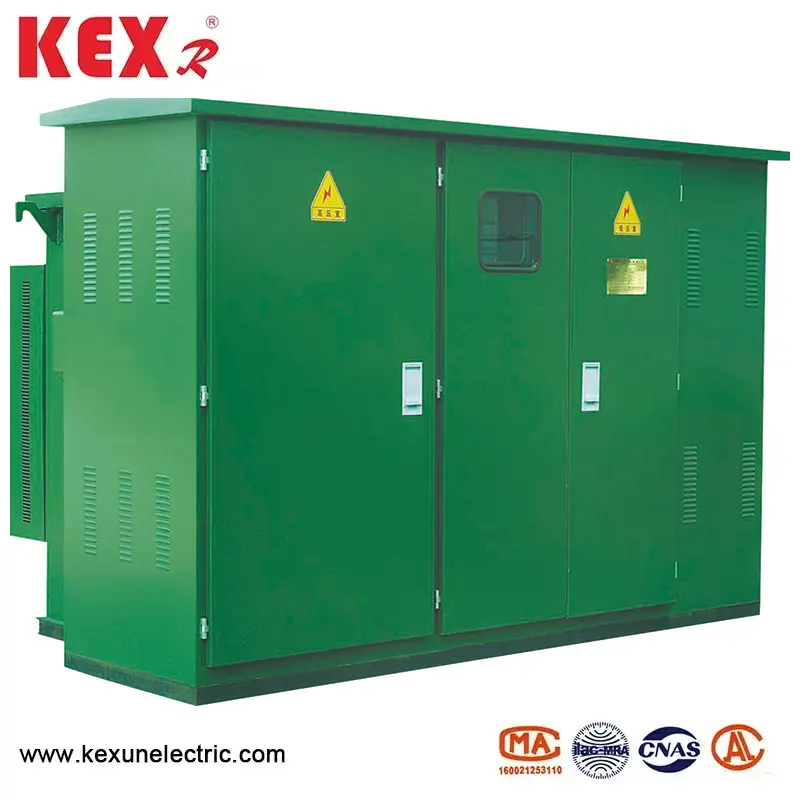

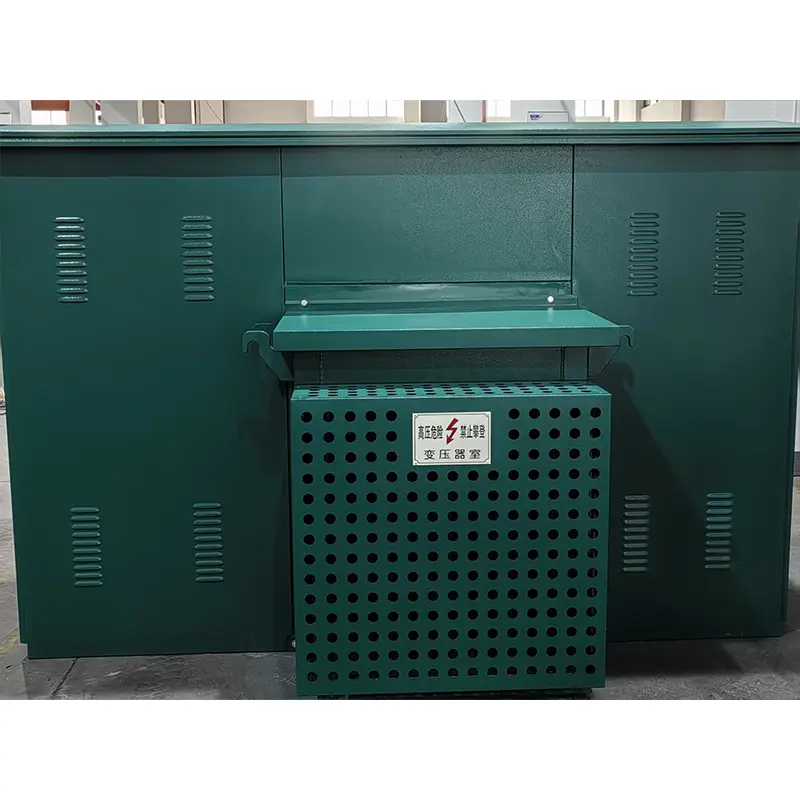

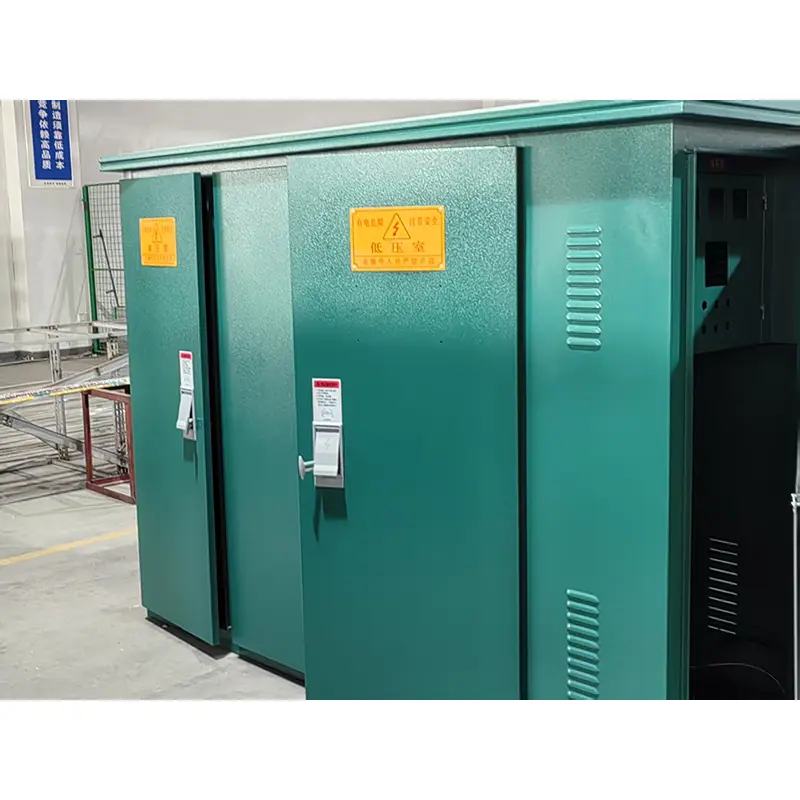

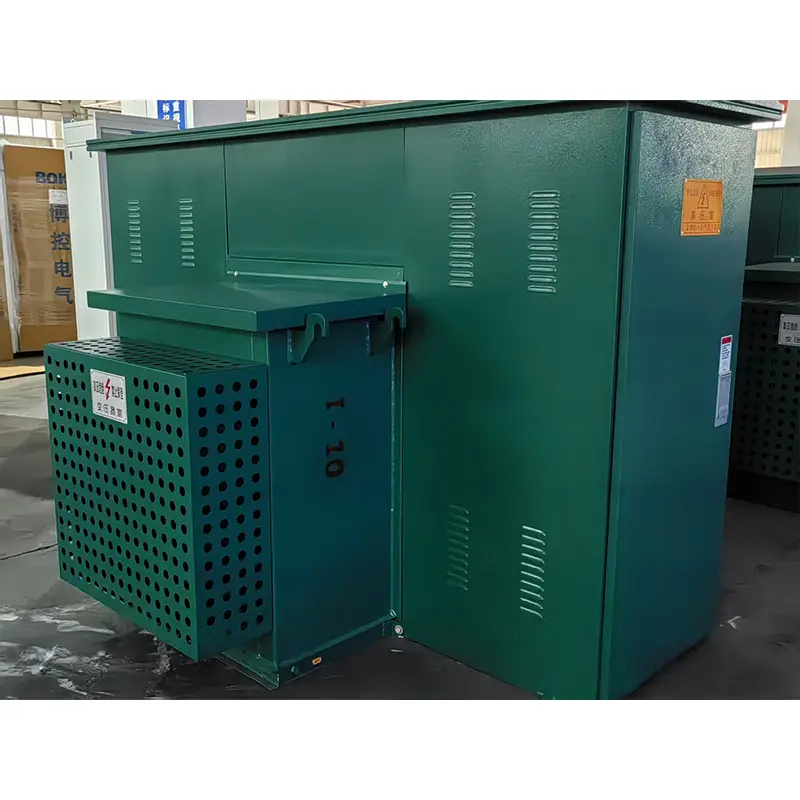

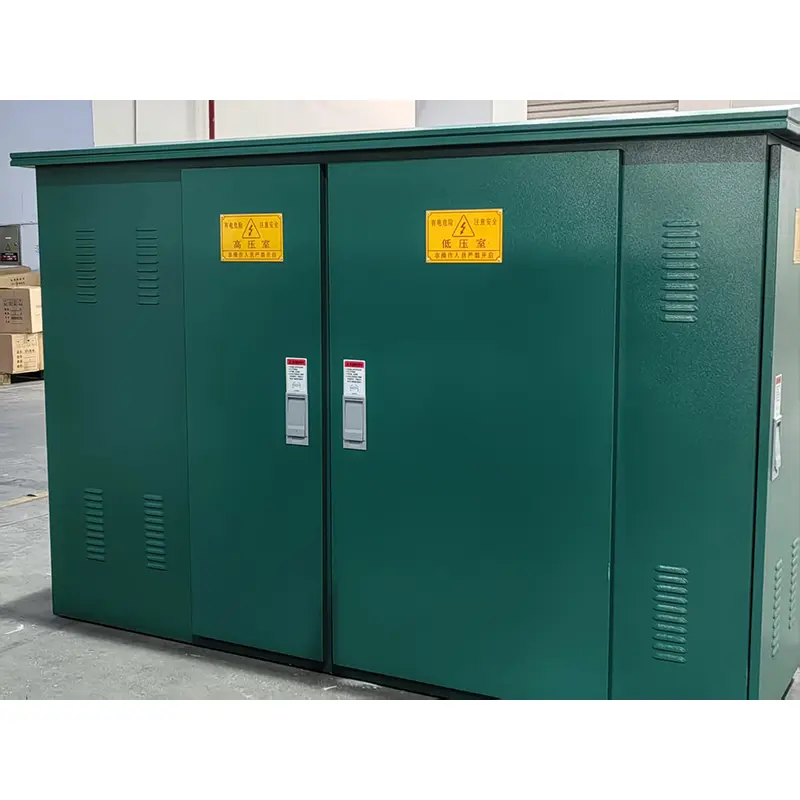

A ZBW-12 típusú amerikai típusú háromfázisú párnákra szerelt alállomás, amelyet a Kexr kínai gyártó készített, egy egyszerű szerkezetű alállomás, kis alapterület és erős szigetelés, amely alkalmas 10 kV névleges feszültségre.
Modell: ZBW-12
Márka ： kexr
Modell: ZBW-12
Márka ： kexr
● Amerikai típusú háromfázisú párnákra szerelt alállomást feltételek felhasználásával
◆ Környezeti hőmérséklet: Az amerikai típusú háromfázisú párnákra szerelt alállomás körüli környezeti hőmérsékletnek -30 ~ 40 ℃.
◆ Magasság: Az amerikai típusú háromfázisú párnákra szerelt alállomást 4000 m alá kell telepíteni;
◆ Szélsebesség: 34 m/s -nak egyenértékű (legfeljebb 700Pa);
◆ Páratartalom: Az átlagos napi relatív páratartalom nem haladja meg a 95%-ot; A havi relatív páratartalom értéke nem haladja meg a 95%-ot;
◆ Shockóálló: A vízszintes gyorsulás nem haladja meg a 0,4 m/s²
, és a függőleges gyorsulás nem haladja meg a 0,15 m/s²
◆ A telepítési hely lejtése: Az amerikai típusú háromfázisú párnákra szerelt alállomás telepítési dőlése nem haladja meg a 3-at
◆ Telepítési környezet: A környező levegőt nyilvánvalóan nem szennyezik korrozív és éghető gázok, és a telepítési helyen nincs erőszakos rezgés
◆ Ha ezt a terméket a fenti feltételeken túl is megrendeli, tárgyalhat a KEXR -vel
● A ZBW-12 műszaki paraméterei az amerikai típusú háromfázisú párnákra szerelt alállomásról
|
Sorszám |
Tétel |
Egység |
Műszaki paraméterek |
|
1 |
Névleges feszültség |
KV |
10/0,4 |
|
2 |
Maximális üzemi feszültség |
KV |
12 |
|
3 |
Névleges frekvencia |
HZ |
50 |
|
4 |
Névleges kapacitás |
KVA |
150-1600 |
|
5 |
1 perc energiafrekvencia ellenáll a feszültségnek |
KV |
35 |
|
6 |
Villámimpulzus feszültség |
KV |
75 |
|
7 |
Hűtési módszer |
|
Onan |
|
8 |
A nagyfeszültségű tartalék biztosíték törési árama |
a |
50 |
|
9 |
A plug-in biztosíték törési árama |
a |
2.5 |
|
10 |
Környezeti hőmérséklet |
℃ |
-35 ~ 40 |
|
11 |
Megengedett tekercs hőmérséklete emelkedik |
℃ |
65 |
|
12 |
Terhelés nélküli feszültségszabályozás |
|
± 5% vagy ± 2*2,5% |
|
13 |
Zajszint |
db |
50 |
|
14 |
IP -fokozat |
|
IP43 |
A transzformátor
A KEXR előre telepített amerikai doboz típusú alállomás elfogadja az új S9 és S11 sorozatú háromfázisú olaj elárasztott transzformátorokat, amelyek előnyei vannak az alacsony terhelés nélküli veszteség, az alacsony hőmérséklet-emelkedés, az alacsony zaj és az alacsony magasság előnyeivel. A transzformátor terhelés nélküli vesztesége és terhelésvesztesége alacsonyabb, mint az eredeti S9 transzformátoré, és jelenleg eléri a hazai előrehaladott szintet. A transzformátor teljesen lezárt szerkezetű, amely hatékonyan elkülöníti a légszennyezést és a nedvesség által okozott szigetelés lebomlását. Az olajtartály tetején 40-90 mm-es légpárna marad, amely a hőeloszlás és a hűtés szerepét játszhatja az olajtartályhéj hullámosságaival együtt, és hatékonyan csökkentheti a belső nyomást.
Méretek és súly
|
Kapacitás |
A |
B |
C |
H |
Súly （kg） |
|
315kva |
2560 |
1600 |
600 |
1000 |
3050 |
|
400kva |
2560 |
1600 |
600 |
1000 |
3270 |
|
500kva |
2560 |
1600 |
600 |
1000 |
3400 |
|
630kva |
2560 |
1600 |
600 |
1000 |
3900 |
|
800kva |
2760 |
1600 |
800 |
1000 |
4200 |
|
1000kva |
2760 |
1950 |
800 |
1000 |
4800 |
|
1250kva |
2910 |
1950 |
800 |
1000 |
5400 |
● A ZBW-12 típusú amerikai típusú háromfázisú párnákra szerelt alállomás vázlatos dimenziója
|
ZBW-12 amerikai típusú háromfázisú párnákra szerelt alállomások mérete |
|||||||
|
Kapacitás (KVA) |
A |
B |
C |
D |
E |
F |
H |
|
100 ~ 250 |
1900 |
1650 |
1250 |
650/800 |
600 |
1410/1560 |
1450 |
|
315 |
1900 |
1650 |
1350 |
650/800 |
650 |
1460/1610 |
1450 |
|
400 ~ 500 |
1900 |
1750 |
1450 |
650/800 |
650 |
1490/1640 |
1550 |
|
630 |
1900 |
1750 |
1550 |
650/800 |
700 |
1580/1730 |
1550 |
|
800 |
1900 |
1850 |
1550 |
650/800 |
700 |
1640/1790 |
1650 |
|
1000 |
1900 |
1850 |
1650 |
650/800 |
700 |
1640/1790 |
1650 |
