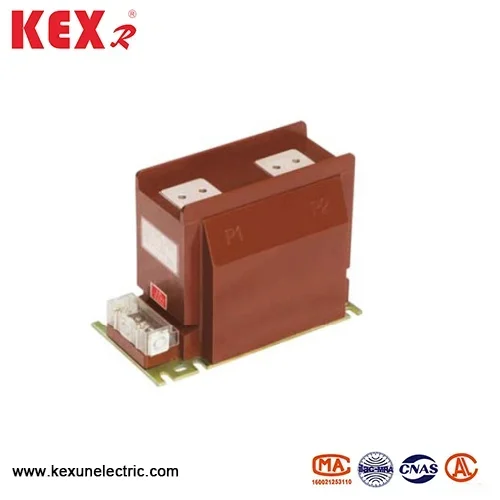

Gázzal töltött szekrény mag egyensúlya áramtranszformátor

● A gázokkal töltött szekrénymag -egyensúlyi transzformátor modellfelbontása:

L: Az aktuális transzformátor

ZZ: Post type

B: Tekercselés a védelmi szakaszban

J: megerősített szigetelés 9: Tervezés sorozatszám

12: A névleges feszültség 12kV

● Gázzal töltött szekrénymag -egyensúly áram transzformátor szerkezeti jellemzői:

 ▶ Szigetelési mód: Epoxi vákuumöntés.

 ▶ Telepítési típus: Beltéri rögzített típus.

 ▶ Tekercselési konfiguráció: Kettős tekercs (mérés+védelem)

 ▶ Védelmi fokozat: IP54 (porálló és splash-pulzus)

◆ A gázokkal töltött szekrénymag -egyensúlyi transzformátor szigetelési szintje:

▶ Az energiafrekvencia ellenáll a feszültségnek: 42 kV/1 perc (az energiafrekvencia ellenáll).

▶ Villám impulzus: 75 kV (csúcs) (villám impulzus)

◆ A gázokkal töltött szekrénymag -egyensúly mechanikai jellemzői: ▶ Telepítési módszer: Függőleges vagy vízszintes telepítés (a gyártó jelöli) Csatlakozás

terminál

▶ Elsődleges oldal: M12 csavarcsatlakozás. Másodlagos oldal: 6 mm² krimpelnök.

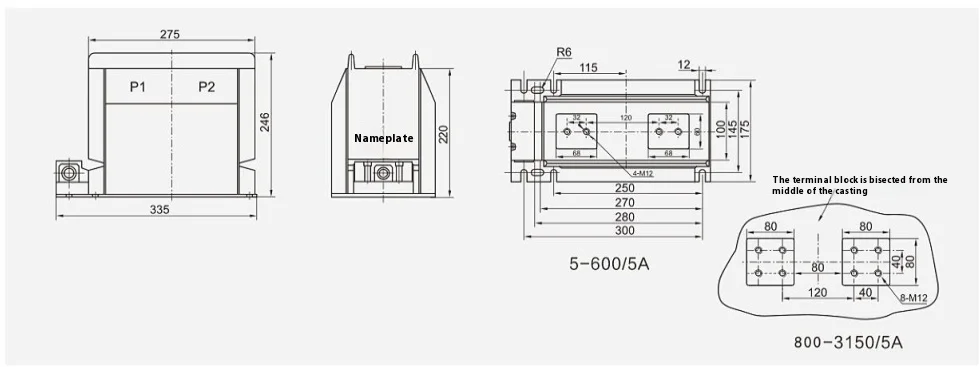

● A gázokkal töltött szekrénymag -egyensúlyi transzformátor általános méretei
