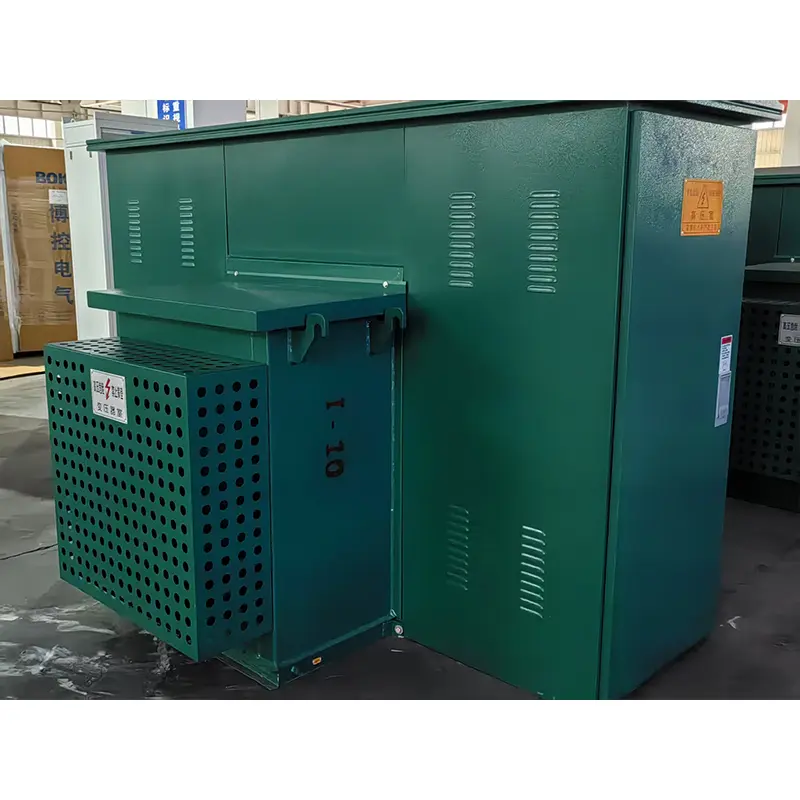

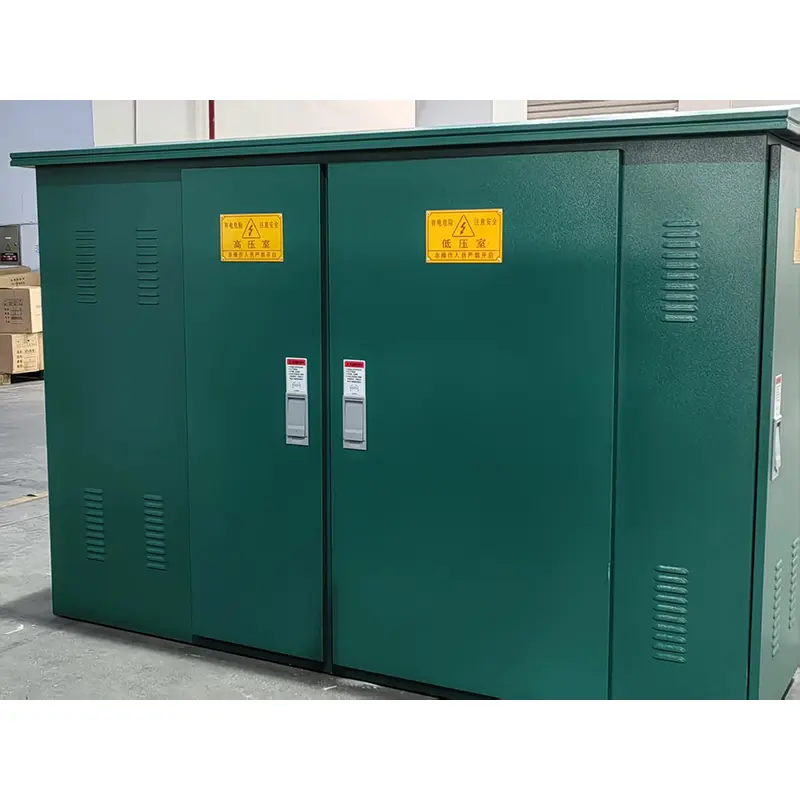

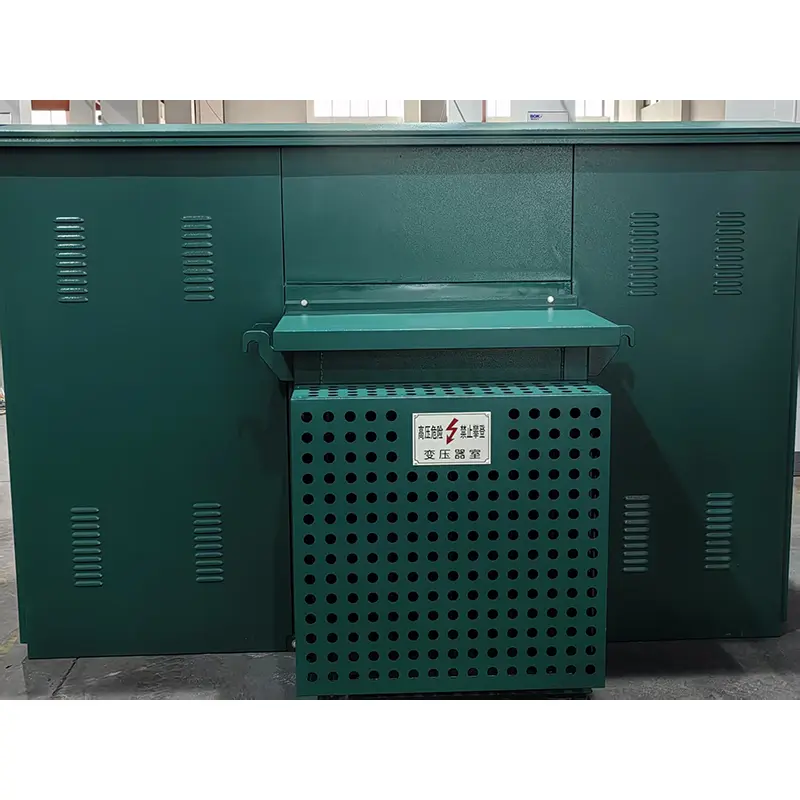

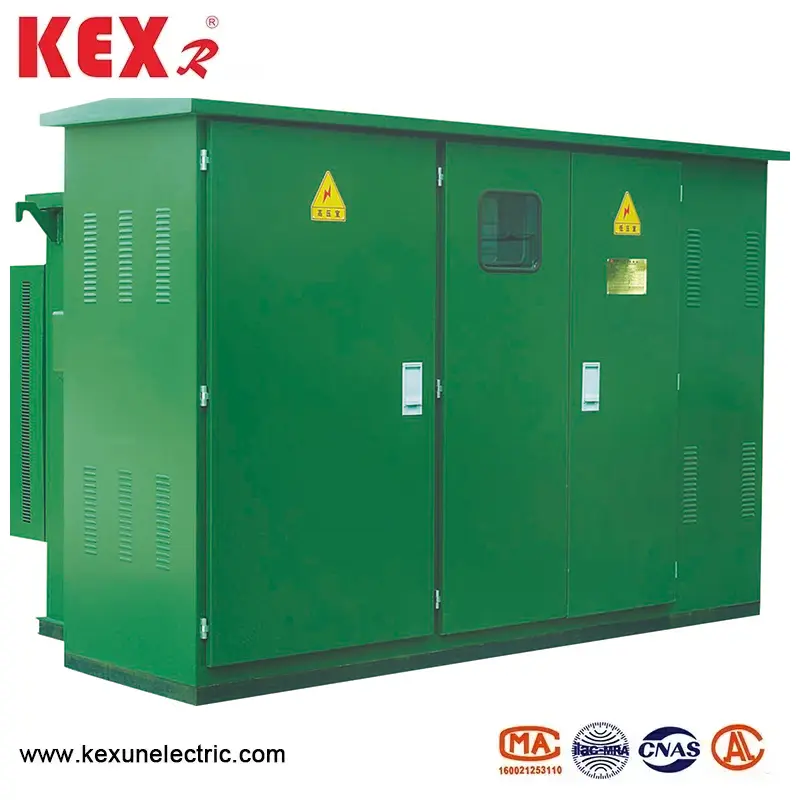

Amerikai típusú kompakt transzformátor

● Az amerikai típusú kompakt transzformátor modell elemzése

－Z: kombinált típus

－B: alállomás

－W: Kültéri

－12: A névleges feszültség 12kV

● Amerikai típusú kompakt transzformátor termék pozicionálása:

◆ Integrált kültéri kompakt elosztási megoldás

◆ alkalmas városi disztribúciós hálózatokra, ipari parkokra és új energiaprojektekre.

◆ tartja be a GB/T 17467 szabványt (egyenértékű az IEC 62271-202).

◆ Nagyfeszültségű kamra

● Szerkezeti jellemzők

Doboz kialakítása:

▶ Az amerikai típusú kompakt transzformátor dupla rétegű korróziógátló acéllemezt alkalmaz (vastagság ≥2 mm)

▶ Termikus szigetelő réteg (poliuretán hab, hővezető képesség ≤ 0,025 W/m K)

▶ Az IP34D védelmi fokozat (esővédelem/kis állatok védelme)

Elrendezés optimalizálása:

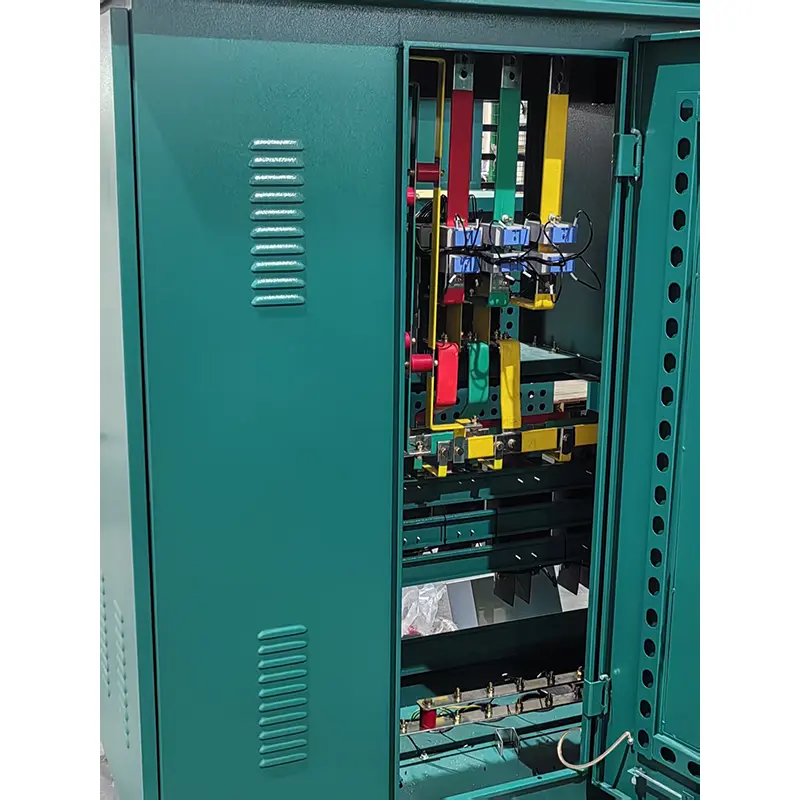

▶ A nagyfeszültségű kamra, a transzformátor kamra és az alacsony feszültségkamra független rekeszei.

▶ Karbantartási csatorna szélessége ≥800 mm

▶ A legfontosabb kényszerített szellőztető rendszer (hőmérséklet -szabályozás indítása és leállítása)

● Az amerikai típusú kompakt transzformátor környezeti feltételei

◆ Környezeti hőmérséklet: maximális hőmérséklet +40 ℃, minimális hőmérséklet-30 ℃;

◆ Magasság: A ZBW-12 típusú amerikai típusú kompakt transzformátort be kell szerelni a 4000 méter alatti helyre;

◆ Szélsebesség: 34 m/s -nak egyenértékű (legfeljebb 700Pa);

◆ Páratartalom: Az átlagos napi relatív páratartalom nem haladja meg a 95%-ot; A havi relatív páratartalom értéke nem haladja meg a 95%-ot;

◆ Shockóálló: A vízszintes gyorsulás nem haladja meg a 0,4 m/s2 -t, és a függőleges gyorsulás nem haladja meg a 0,15 m/s² ；;

◆ A telepítési hely lejtése: Az amerikai típusú kompakt transzformátor dőlés -telepítési helyének kevesebbnek kell lennie;

◆ Telepítési környezet: Az amerikai típusú kompakt transzformátor környező levegőjét nyilvánvalóan nem szennyezik korrozív és éghető gázok, és a telepítési helyen nincs erőszakos rezgés;

◆ Ha ezt a terméket a fenti feltételeken túl is megrendeli, tárgyalhat a cégünkkel.

◆ Amerikai típusú kompakt transzformátor műszaki paraméterek
